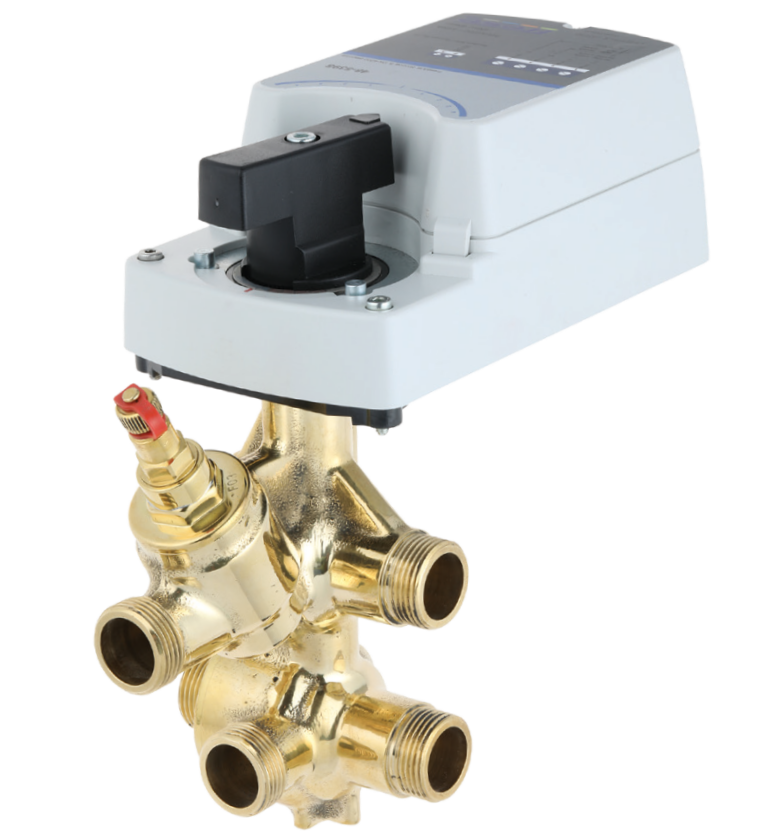

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Tlakově nezávislé 6-cestné kulové kohouty Combiflow slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod. Slouží zároveň jako přepínací a tlakově nezávislé 2-cestné regulační ventily v jednom.

Oblast použití:

fancoily
chladicí trámy
teplovzdušné jednotky

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Dopyt po produkte

Na stiahnutie

katalogový list (PDF dokument)

Varianty

Varianta produktu	rozsah průtoků / řízení	Obj. číslo	Cena bez DPH
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 15LF	30 - 830 l/h	53-1829	313,10 €
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 15	210 - 1200 l/h	53-1844	313,10 €
Tlakově nezávislý 6-cestný regulační kulový kohout Combiflow DN 20	460 - 4250 l/h	53-1845	502,49 €

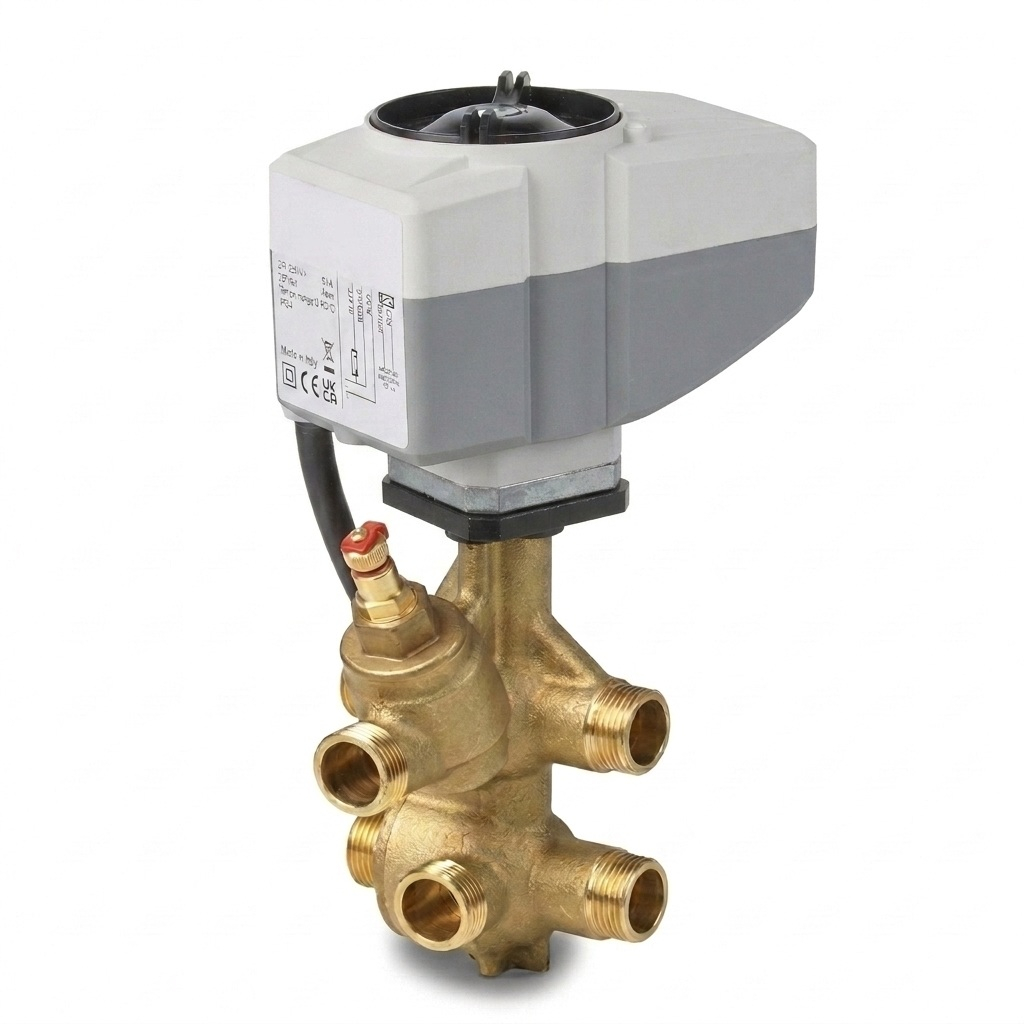

Rotační pohon pro kulové kohouty MP22-HX01 10Nm	24V / 0-10V	MP22-HX01	137,63 €
Rotační pohon pro kulové kohouty Frese, 5Nm	ModBus RTU / BACnet / 0-10V	48-5395	257,84 €

Popis

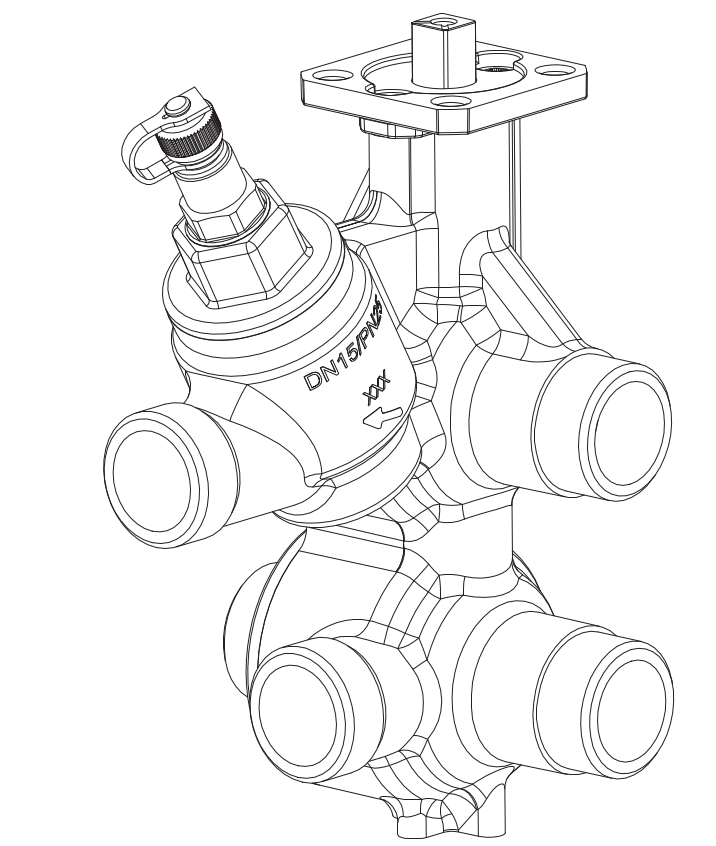

Tlakově nezávislé 6-cestné kulové kohouty Combiflow slouží pro připojení spotřebiče nebo skupiny spotřebičů s jedním výměníkem (2-trubkové spotřebiče) na 4-trubkový rozvod.

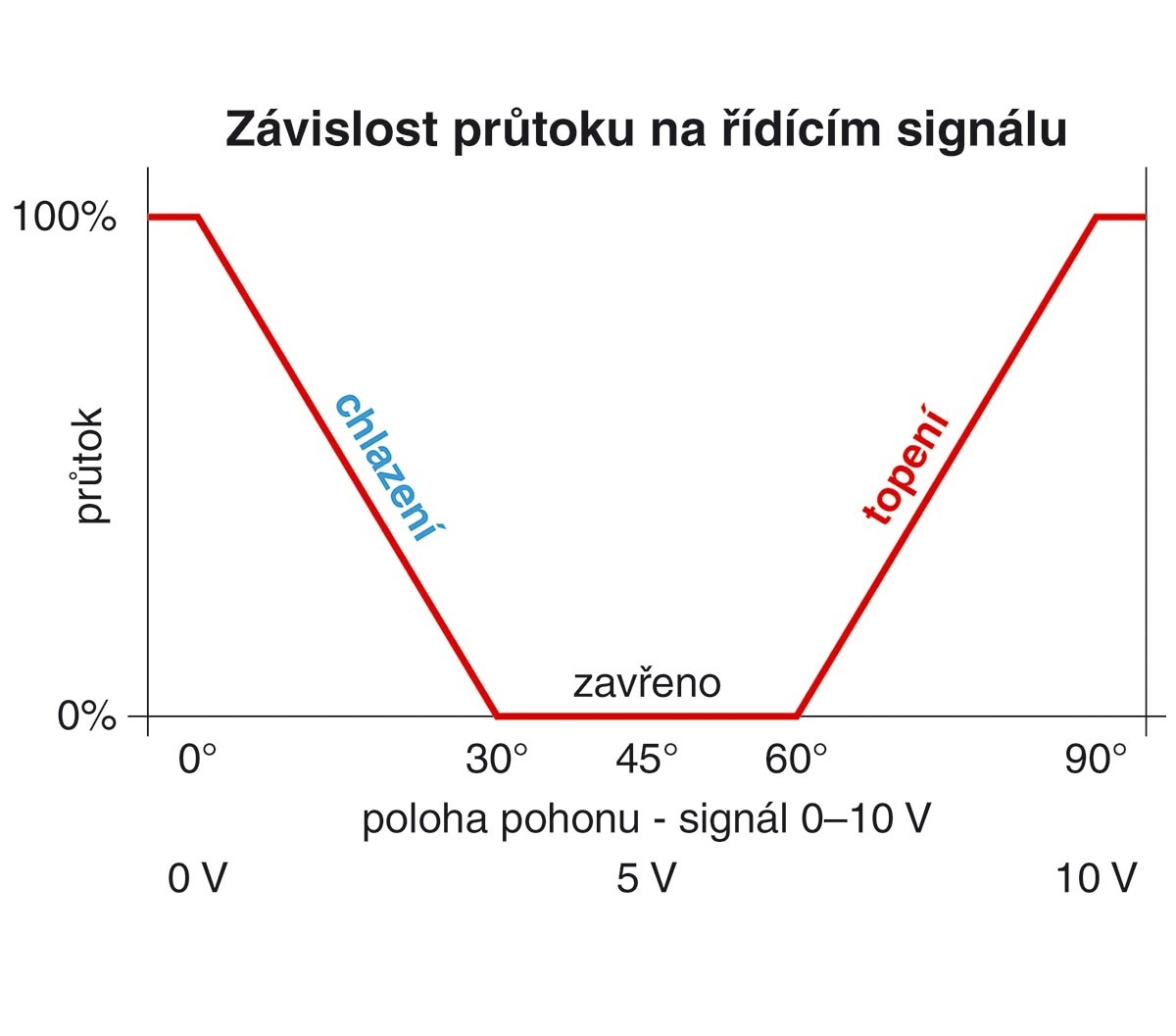

Kulový kohout s ovládacím pohonem se spojitým řízením 0–10 V slouží jak pro přepínání režimu topení / chlazení, tak pro spojitou regulaci výkonu připojeného spotřebiče.

Funkce:

přepínání režimu topení / chlazení
nastavení maximálního průtoku zvlášť pro režim topení a zvlášť pro režim chlazení
Regulace výkonu spotřebiče v režimu topení i v režimu chlazení

Rozmery

DN 15 - 20

Menovitý tlak

PN 16

Max. diferenčný tlak

400 kPa

Max. pracovná teplota

90 °C

Min. pracovná teplota

5 °C

Materiál

Telo ventilu:

mosadz

Značenie

Telo ventilu:

směr průtoku, DN, PN

Použitie

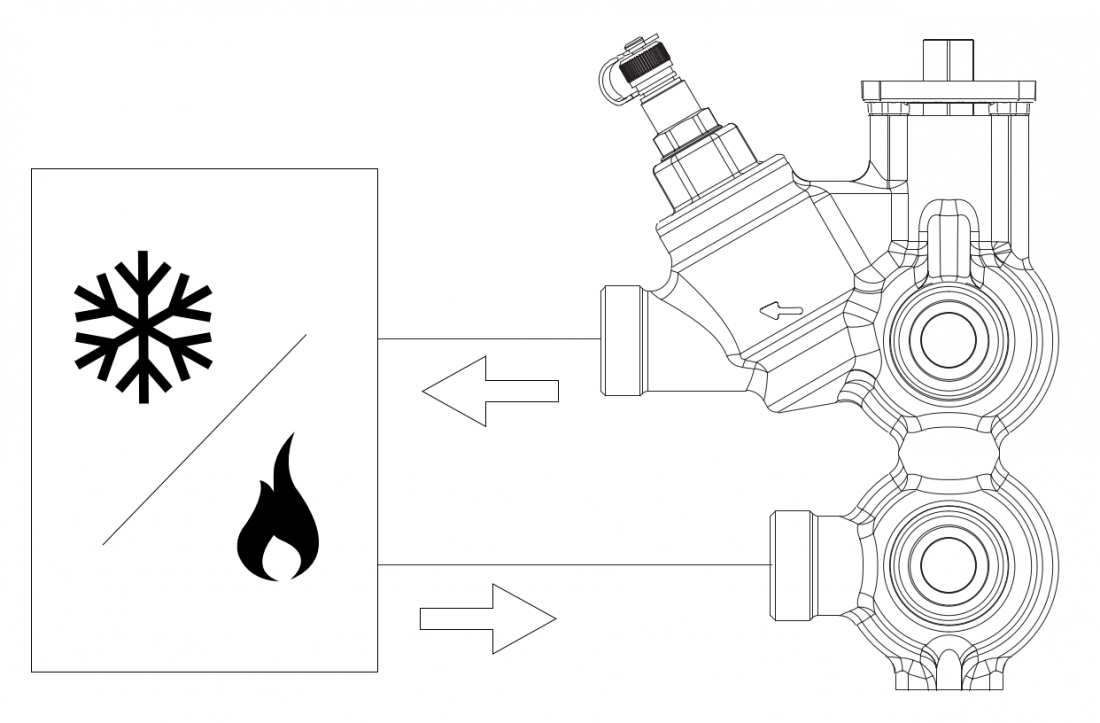

Tlakově nezávislý 6-cestný kulový kohout Combiflow použitý pro přepínání režimu topení / chlazení, nastavení maximálního průtoku okruhem spotřebiče v režimu topení i v režimu chlazení a regulaci výkonu spotřebiče

Tlakově nezávislý 6-cestný kulový kohout Combiflow slouží pro přepínání režimu topení/chlazení, nastavení maximálního průtoku okruhem spotřebiče v režimu topení i v režimu chlazení a současně pro vlastní regulaci výkonu spotřebiče změnou průtoku. Pro plynulou regulaci výkonu spotřebiče je ventil osazen buď ovládacím pohonem MP22 se spojitým řízením 0–10 V nebo ovládacím pohonem Frese s ModBus RTU nebo BACnet komunikací. Jedním 6-cestným kulovým kohoutem je možné přepínat režim topení/chlazení i regulovat výkon jednoho nebo více spotřebičů.
