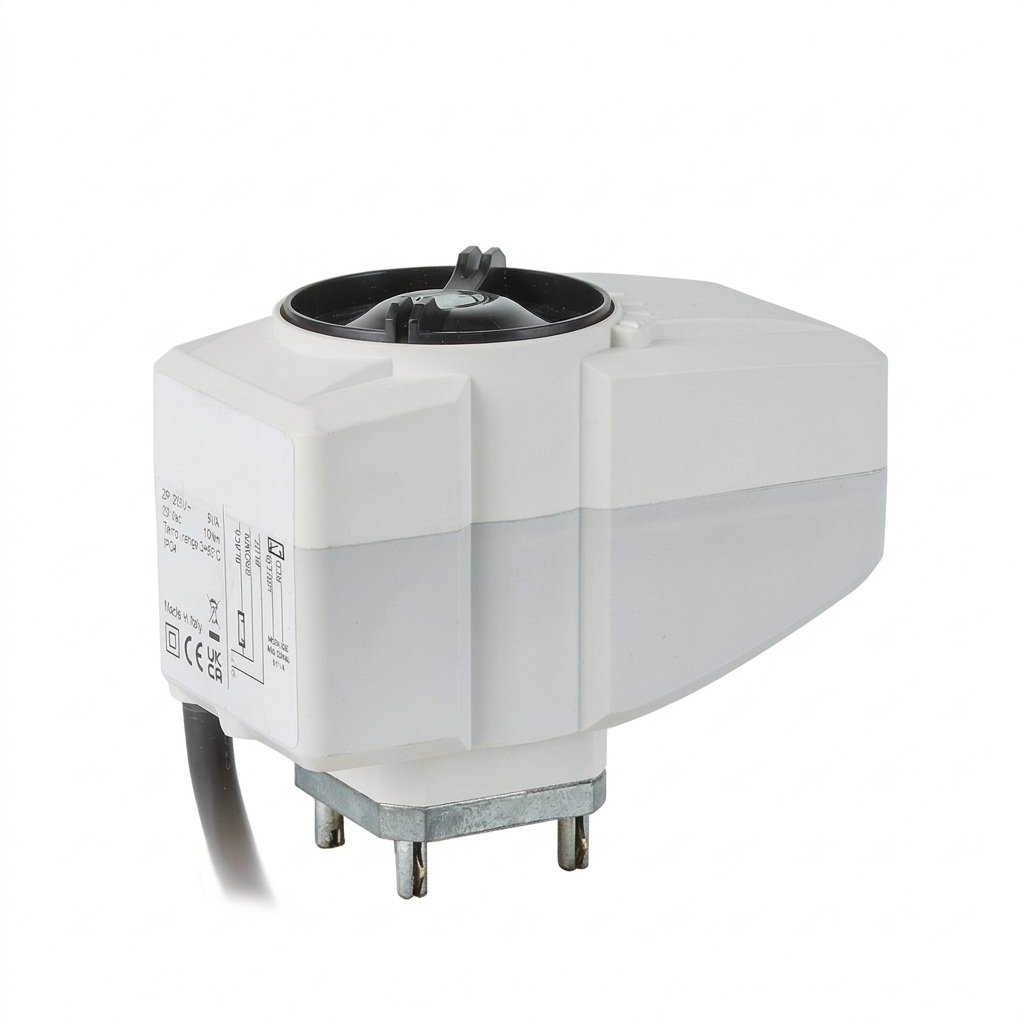

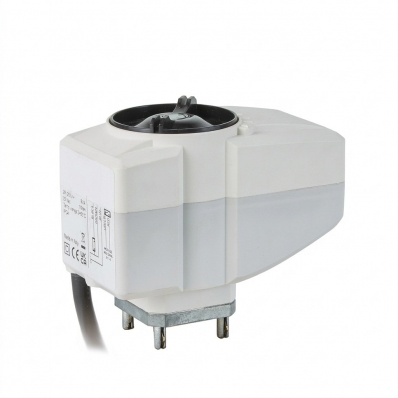

Rotační pohony řady MP22 s kroutícím momentem 10 Nm pro 2-cestné, 3-cestné a 6-cestné regulační kulové kohouty

Použití:

2-cestné regulační kulové kohouty Hydronix F980S
3-cestné regulační kulové kohouty Hydronix F980T
6-cestné přepínací a regulační kulové kohouty Hydronix HX523B, HX563B
Tlakově nezávislé 6-cestné regulační kulové kohouty Combiflow

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Varianty Popis Príslušenstvo

Rotačné pohony pre 2-cestné, 3-cestné a 6-cestné guľové kohúty

Rotačné pohony pre 2-cestné, 3-cestné a 6-cestné guľové kohúty

Dopyt po produkte

Varianty

Varianta produktu	Riadenie	Obj. číslo	Cena bez DPH	BIM	DWG
Rotační pohon pro kulové kohouty MP22-HX01, 10 Nm	24V / 2-10V	MP22-HX01	137,63 €
Rotační pohon pro kulové kohouty MP22-HX13, 10 Nm, koncový spínač	24V 2bod / 3-bod	MP22-HX13	108,65 €
Rotační pohon pro kulové kohouty MP22-HX12, 10 Nm, koncový spínač	230V 2bod / 3-bod	MP22-HX12	108,65 €
Rotační pohon pro kulové kohouty MP22-HX14, 6 Nm, havarijní funkce	230V 2bod	MP22-HX14	162,20 €

Popis

Rotační pohony s kroutícím momentem 10 Nm pro 2-cestné, 3-cestné a 6-cestné regulační kulové kohouty Hydronix F980S, F980T, HX523B, HX563B a Combiflow

MP22-HX13 napájení 24V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
MP22-HX12 napájení 230V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
MP22-HX01 napájení 24V, řízení 0-10V
MP22-HX01/M napájení 24V, řízení 0-10V nebo ModBus RTU

Rotační pohony s kroutícím momentem 6Nm s havarijní funkcí pro 2-cestné a 3-cestné regulační kulové kohouty

MP22-HX14 napájení 230V, řízení 2bod, havarijní funkce

Kroutící moment

10Nm / 6Nm (model MP22-HX14)

Připojení

F4, hřídel kohoutu 9x9mm (standard)

F3, hřídel kohoutu 9x9mm (na obj.)

Řízení

MP22-HX13	24VAC 2/3bod
MP22-HX12	230VAC 2/3bod
MP22-HX01	24VAC/DC 0-10V
MP22-HX01/M	24VAC/DC 0-10V / MB

Zpětný signál

0-10V (pouze MP22-HX01)

Krytí

IP 54

Pracovní teplota

-5–55 °C

Příkon

5W

Životnost

100 000 cyklů

Značení

typ, napájení, příkon, CE

Príslušenstvo

2-cestný regulačný guľový kohút F980S

2-cestný regulačný guľový kohút F980S

2-cestné regulačné guľové kohúty F980S sú závitové armatúry určené pre

3-cestný regulačný guľový kohút F980T

3-cestný regulačný guľový kohút F980T

3-cestné regulačné guľové kohúty F980T sú závitové armatúry určené

6-cestný prepínací a regulačný guľový kohút HX523B, HX563B

6-cestný prepínací a regulačný guľový kohút HX523B, HX563B

6-cestné guľové kohúty HX523B a HX563B slúžia pre pripojenie spotrebiča alebo

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Tlakově nezávislé 6-cestné regulační kulové kohouty COMBIFLOW

Tlakově nezávislé 6-cestné kulové kohouty Combiflow slouží pro připojení
