Energetické pohony

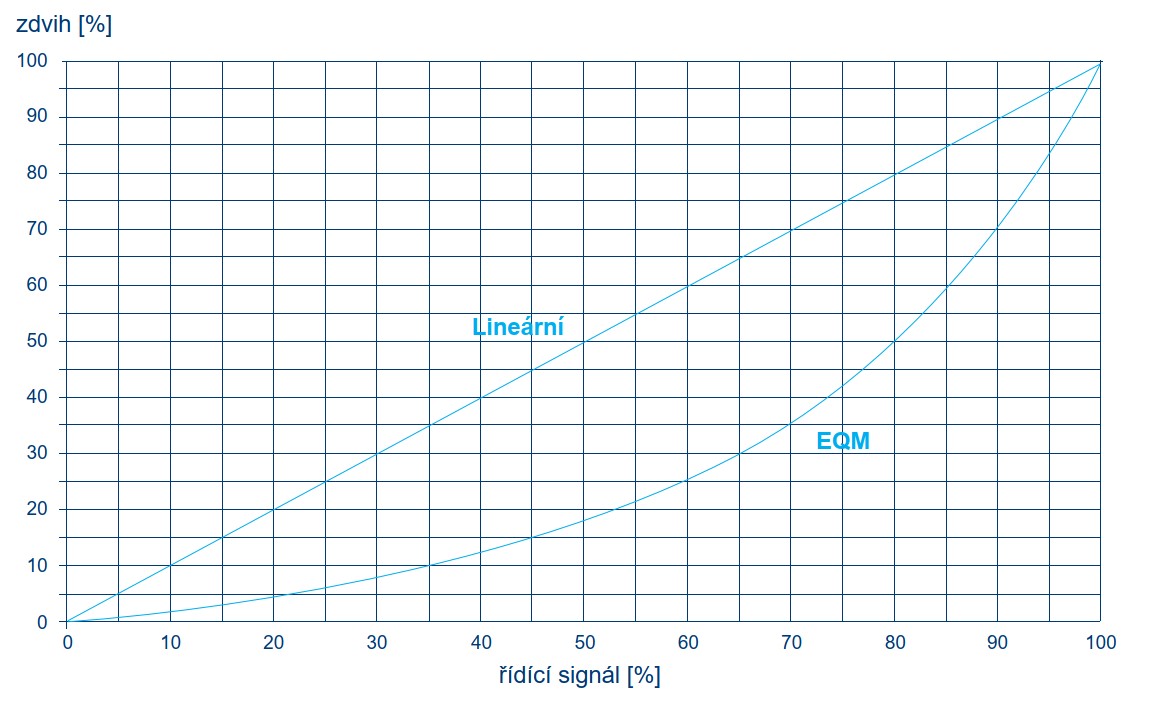

Volba regulační charakteristiky - lineární / EQM

Pohon je řizen buď spojitým napěťovým řídícím signálem  (např. 0–10 V), proudovým řídícím signálem (4–20 mA), nebo po sběrnici RS485 (Modbus RTU nebo BACnet MS/TP). Charakteristika je volitelně buď lineární nebo EQM.

Regulace teploty topné / chladící vody

Pohon může pracovat zcela autonomně na řídícím systému a na příslušném regulačním ventilu může zajistit jednu z následujících funkcí

Monitorování a regulace teploty vody na přívodu do okruhu

Monitorování a regulace teploty vody na výstupu z okruhu

Monitorování a regulace ΔT

Pohon v tomto režimu pracuje bez řídícího signálu pouze se zadanou žádanou teplotou vody v přívodním potrubí, ve zpětném potrubí nebo se zadaným ΔT. Nastavení hodnoty monitorované a řízené teploty je možné po RS485 (ModBus RTU nebo BACnet) nebo lokálně pomocí USB konfigurátoru.



Funkce zajištění minimálního ΔT

Pokud systém vytápění / chlazení pracuje s menším než nominálním ΔT, protéká rozvodem větší množství topné / chladící vody než by bylo efektivní, cirkulační čerpadlo pracuje ve zbytečně vysokých otáčkách a výměníik tepla při tom není schopen předat celkové dodané teplo.

Funkce zajištění minimálního ΔT automaticky omezuje průtok tak, aby k poklesu ΔT pod nastavenou hodnotu nedošlo

Funkce zajištění minimálního ΔT přebírá od systému MaR funkci řízení průtoku okruhem v okamžiku, kdy měřené ΔT poklesne pod nastavenou hodnotu. Po opětovném dosažení nomin álního ΔT opět přebere kontrolu nad řízením průtoku okruhem systém MaR.

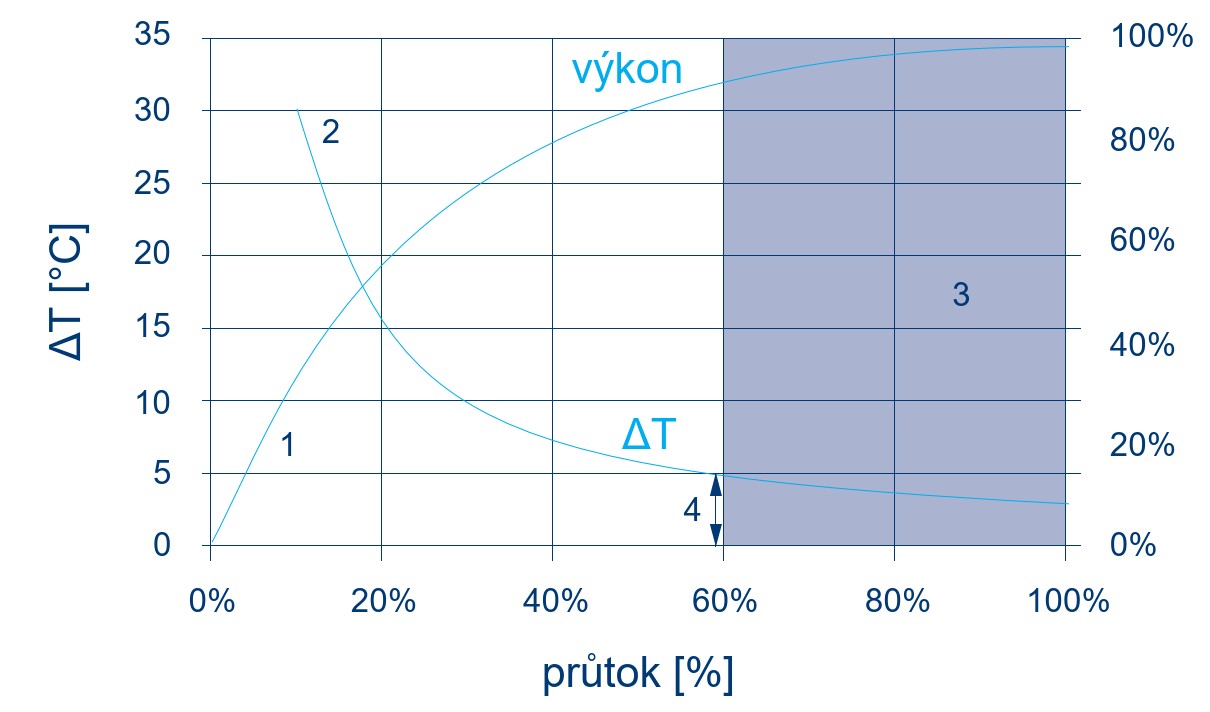

1) Topný nebo chladící výkon výměníku daného spotřebiče

2) ΔT - rozdíl teploty vody mezi přívodem a zpátečkou

3) Oblast neefektivního provozu - příliš nízké ΔT, zbytečně vysoký průtok a výměník spotřebiče není schopen předat tepelnou energii přivedenou v topné nebo chladící vodě.

4) Nastavené minimální požadované ΔT



Funkce omezení teploty přívodní / vratné vody

Pohon umí aktivovat funkci omezení teploty vody v přívodu nebo ve zpátečce na předem nastavené hodnotě

Omezení maximální teploty:
Pokud je teplota přívodu nebo zpátečky vyšší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem. Konfigurací pohonu lze zvolit zda bude aktivována funkce omezení teploty přívodu nebo zpátečky.

Omezení minimální teploty:
Pokud je teplota přívodu nebo zpátečky nižší než nominální (nastavená) hodnota, přebere pohon od MaR kontrolu nad řízením průtoku okruhem. Konfigurací pohonu lze zvolit zda bude aktivována funkce omezení minimální teploty teploty přívodu nebo zpátečky.



Funkce tlakově nezávislé regulace

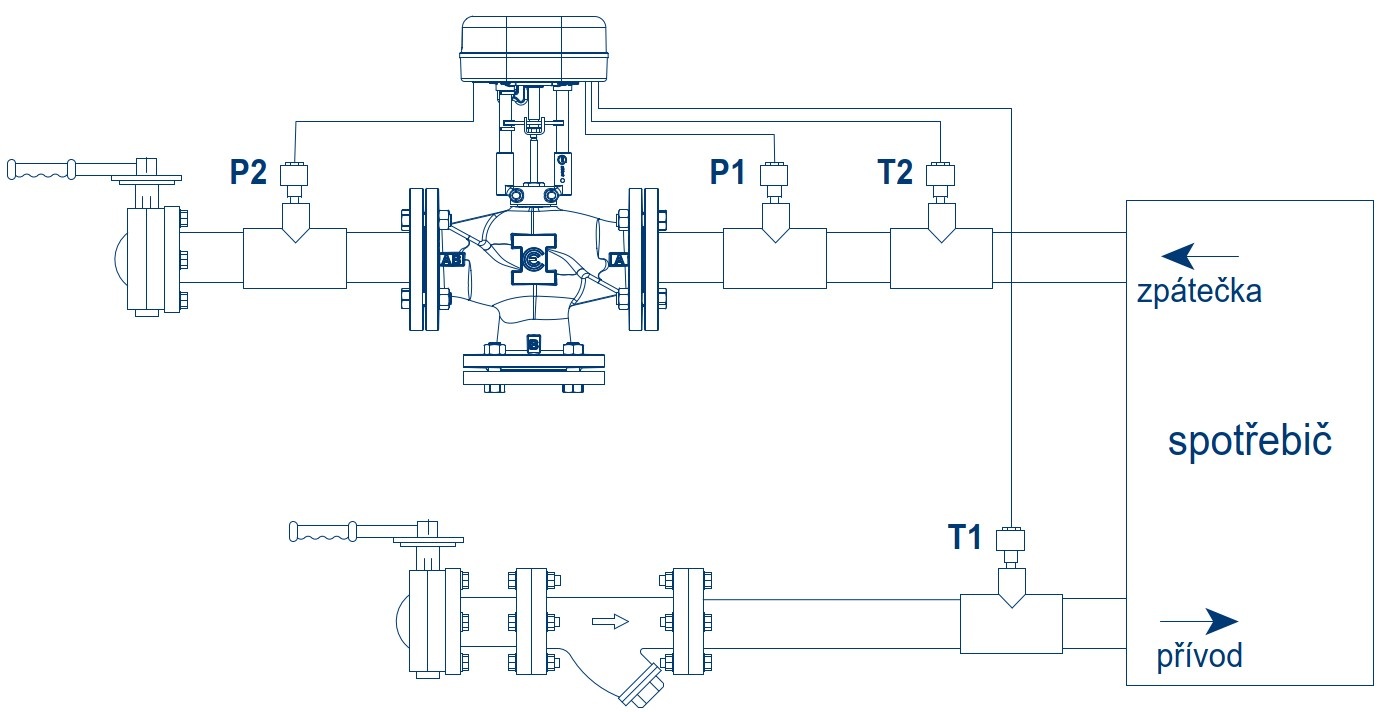

Při použití obou teplotních čidel (T1, T2) a tlakových snímačů před "klasickým" 2-cestným regulačním ventilem P1 a za ním P2 a při současné volbě funkce Energetického ventilu je řídící signál považován za přímé zadání žádaného průtoku daným spotřebičem (0 V zavřený ventil, 10 V maximální/nominální průtok). Regulační kuželka je pak polohována s ohledem na žádaný průtok, měřený diferenční tlak na ventilu a charakteristiku použitého ventilu. Průtok okruhem ventilu je tedy přímo závislý na řídícím signálu a případné kolísání dispoziční tlakové diference je automaticky kompenzováno funkcí ovládacího pohonu.

Funkce přímého řízení předaného výkonu

Pokud je energetický pohon instalován na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu, může energetický pohon pracovat v režimu přímé regulace výkonu spotřebiče. Výkon spotřebiče je pak přímo závislý na řídícím signálu a případné kolísání vstupní tlakové diference a teploty vstupní vody kompenzuje ovládací pohon svou funkcí.



Funkce omezení předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu, můžeme nastavit funkci omezení maximálního předaného topného nebo chladícího výkonu. V okamžiku, kdy je dosaženo maximálního nastaveného topného nebo chladícího výkonu a systém MaR dává dále pokyn k zvýšení průtoku, pohon aktivuje funkci omezení předaného výkonu a nárůst předaného výkonu nad nastavenou neumožní.



Funkce monitorování předaného výkonu

Pokud je energetický pohon instalován s oběma teplotními čidly na tlakově nezávislém 2-cestném regulačním ventilu nebo pokud je aktivní funkce energetického ventilu, můžeme aktivovat funkci monitorování předaného topného nebo chladícího výkonu. Aktuální data (teploty, průtok, předaný výkon) lze načíst z příslušného registru ModBus RTU, BACnet nebo lokálně připojením k USB portu pohonu.



Diagnostika systému, chybová hlášení

• Pohon monitoruje systém a umožňuje načíst informace o následujících provozních stavech a chybách:
• Aktuální stav (normální provoz, kalibrace, porucha, ruční ovládání)
• Neočekávané zastavení pohonu (např. v důsledku nesprávného připojení pohonu k ventilu, nečistot v oblasti kuželka/sedlo ventilu atp. + počet detekovaných událostí
• Požadavek na chod mimo pracovní zdvih + počet detekovaných událostí
• Napájecí napětí mimo povolený rozsah + počet detekovaných událostí
• Celkový počet pracovních cyklů
• Teplotní senzory mimo povolený teplotní rozsah (pokud jsou připojeny)
• Tlakové senzory mimo povolený tlakový rozsah (pokud jsou připojeny)
