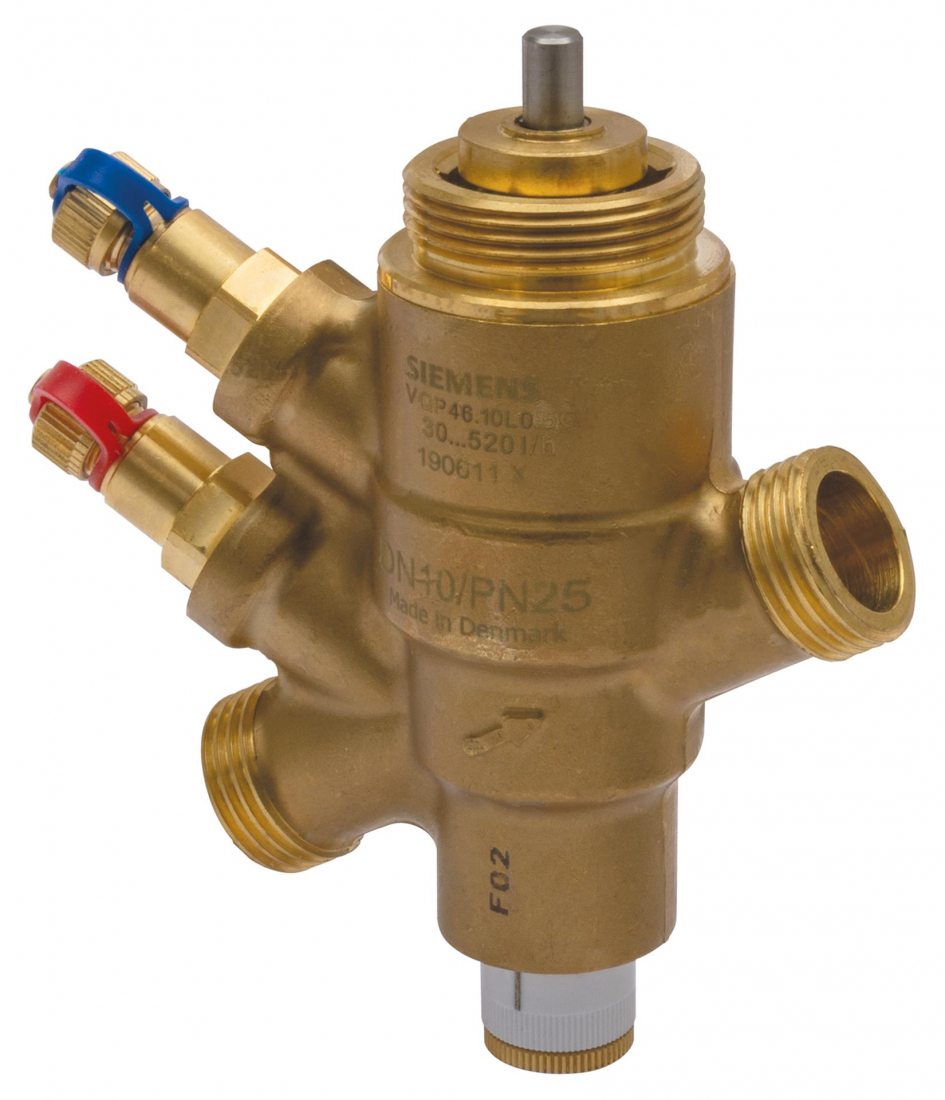

Termoelektrické pohony A20505/625, A21505/625, A40505/625, A41505/625 on/off pro ventily Siemens VQP46 a VQI46
Termoelektrické pohony A20505/625, A21505/625, A40505/625, A41505/625 on/off pro ventily Siemens VQP46 a VQI46
A20505, A21505, A40505, A41505 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 5mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému.
A20625, A21625, A40625, A41625 jsou termoelektrické ovládací pohony pro regulační ventily s pracovním zdvihem do 6,5mm a připojovacím závitem M30×1,5, M28×1,5 nebo s připojením k ventilu pomocí západkového systému.
Regulace on/off nebo PWM (pulsně-šířková modulace), logika zdvihu NC i NO.
Použití:
- Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–32
- Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
- Termostatické radiátorové ventily Hydronix
- Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
- Desková a článková otopná tělesa typu Ventil Kompakt
Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.
Termoelektrické pohony A20505/625, A21505/625, A40505/625, A41505/625 on/off pro ventily Siemens VQP46 a VQI46
Dopyt po produkteNa stiahnutie
Varianty
| Varianta produktu | pro ventil | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Termoelektrický pohon A20505, 230 V NC, adaptér VA63 (černý) | Siemens VQP46 a VQI46 | A20505-63 | 31,18 € | ||
| Termoelektrický pohon A21505, 230 V NO, adaptér VA63 (černý) | Siemens VQP46 a VQI46 | A21505-63 | 31,18 € | ||
| Termoelektrický pohon A40505, 24 V NC, adaptér VA63 (černý) | Siemens VQP46 a VQI46 | A40505-63 | 31,18 € | ||
| Termoelektrický pohon A41505, 24 V NO, adaptér VA63 (černý) | Siemens VQP46 a VQI46 | A41505-63 | 31,18 € |
Popis
Napájení 24V i 230V, on/off i PWM, logika NC i NO, pracovní zdvih až 6,5mm
Termoelektrické ovládací pohony A20505, A21505, A40505, A41505, A20625, A21625, A40625, A41625 jsou tiché, úsporné a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů - například fancoilů, chladicích trámů, indukčních jednotek, dveřních clon nebo teplovzdušných jednotek.
A20505 / A20625 - napájení 230 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A21505 / A20625 - napájení 230 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
A40505 / A40625 - napájení 24 V, NC bez napětí pohon tlačí dřík ventilu směrem do těla ventilu
A41505 / A41625 - napájení 24 V, NO bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
Použití:
- Tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–32
- Tlakově nezávislé 2-cestné regulační ventily jiných výrobců - např. TA Hydronics, Danfoss, Siemens, Oventrop, FlowCon
- Termostatické radiátorové ventily Hydronix
- Termostatické ventily jiných výrobců - např. Heimeier, IVAR, HERZ, Danfoss, Oventrop, Honeywell
- Desková a článková otopná tělesa typu Ventil Kompakt
Funkce:
- Regulace výkonu spotřebiče systémem otevřeno / zavřeno
- Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí
- Možnost napuštění systému před připojením pohonu k napájení - ovládací pohony s logikou zdvihu NC (bez napětí zavřeno) jsou z výroby dodány v poloze částečného otevření a umožňují tedy napuštění, popř. proplach soustavy bez nutnosti jejich připojení k napájení. Po prvním připojení k napájení se plně otevřou a následně regulují standardním způsobem.
| Připojení | Dle použitého adaptéru: M30×1,5 M28×1,5 Západkový systém | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Max.pracovní zdvih | 5 mm / 6,5 mm | ||||||||
| Doba přestavení | 240 s | ||||||||
| Krytí | IP 54 | ||||||||
| Pracovní teplota | 0-50 °C | ||||||||
| Napájení |
| ||||||||
| Regulace |
| ||||||||
| Značení | typ, napájení, příkon, CE |
Použitie
Použití termoelektrických pohonů NC - bez napětí “zavřeno”
Velkou výhodou pohonů řady A20505, A20625, A40505 a A40625 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 6,5 mm. Bez napěťového signálu tlačí pohon dřík ventilu do těla ventilu, tedy regulační kuželku do sedla ventilu, a tím udržuje ventil uzavřený. Po aktivaci napěťového signálu se chová následovně:
- Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon otevírat ventil.
- Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
- Ventil je udržovaný otevřený, dokud je pohon pod napětím.
- Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
-
Tlačná pružina pohonu udržuje ventil zavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.
Použití termoelektrických pohonů NO - bez napětí “otevřeno”
Velkou výhodou pohonů řady A21505, A21625, A41505 a A41625 je jejich univerzálnost. Pomocí přechodových adaptérů VAxx je lze použít pro ovládání ventilů různých výrobců s pracovním zdvihem do 6,5 mm. Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ovládaného ventilu udržuje ventil otevřený. Po aktivaci napěťového signálu se pohon chová následovně:
- Po aktivaci napěťového signálu (pokyn “zavři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, než začne pohon zavírat ventil.
- Tepelnou roztažností WAX čidla začne pohon plynule zavírat ventil až do polohy “zavřeno”, kdy je kuželka ventilu zatlačena do sedla.
- Ventil je udržovaný uzavřený, dokud je pohon pod napětím.
- Po odpojení napětí (pokyn “otevři”) začne pohon po uplynutí reakční doby ventil plynule otevírat.
- Zpětná pružina ventilu udržuje ventil otevřený až do dalšího pokynu “zavři”, tedy do přivedení napěťového signálu.
