Nástenné fancoily Sabiana Fly-CVP ECM

Nástenné fancoily Sabiana Fly-CVP ECM

Fan-coil (ventilátorový konventor) s elektronicky komutovaným EC motorem se spojitým řízením otáček 0-10V pro nástěnnou instalaci. Fancoil je k dispozici ve čtyřech velikostech vždy ve 2-trubkovém provedení.

Oblast použití:

  • Menší administrativní budovy
  • Hotely
  • Bytové domy s rozvody chlazení

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie

Varianty

Varianta produktu Chladiaci výkon 7/12/27°C Obj. číslo Cena bez DPH BIM DWG
Nástěnný fancoil Fly CVP-ECM 1 (2trubkové provedení bez možnosti IR ovládání) 1,98kW 0025501 na otázku
Nástěnný fancoil Fly CVP-ECM 2 (2trubkové provedení bez možnosti IR ovládání) 2,24kW 0025502 na otázku
Nástěnný fancoil Fly CVP-ECM 3 (2trubkové provedení bez možnosti IR ovládání) 3,27kW 0025503 na otázku
Nástěnný fancoil Fly CVP-ECM 4 (2trubkové provedení bez možnosti IR ovládání) 3,72kW 0025504 na otázku
Nástěnný fancoil Fly CVP-ECM-T 1 (2trubkové provedení s IR dálkovým ovládáním) 1,98kW 0025521 na otázku
Nástěnný fancoil Fly CVP-ECM-T 2 (2trubkové provedení s IR dálkovým ovládáním) 2,24kW 0025522 na otázku
Nástěnný fancoil Fly CVP-ECM-T 3 (2trubkové provedení s IR dálkovým ovládáním) 3,27kW 0025523 na otázku
Nástěnný fancoil Fly CVP-ECM-T 4 (2trubkové provedení s IR dálkovým ovládáním) 3,72kW 0025524 na otázku
Nástěnný fancoil Fly CVP-ECM-MB 1 (2trubkové provedení s ModBus RTU kartou) 1,98kW 0025511 na otázku
Nástěnný fancoil Fly CVP-ECM-MB 2 (2trubkové provedení s ModBus RTU kartou) 2,24kW 0025512 na otázku
Nástěnný fancoil Fly CVP-ECM-MB 3 (2trubkové provedení s ModBus RTU kartou) 3,27kW 0025513 na otázku
Nástěnný fancoil Fly CVP-ECM-MB 4 (2trubkové provedení s ModBus RTU kartou) 3,72kW 0025514 na otázku

Popis

Fancoily Carisma CVP ECM jsou k dispozici v následujících provedeních:

Carisma CVP ECM - nástěnné provedení

  • Fan coil pro nástěnnou parapetní instalaci - jednotka je zavěšena na zdi v její horní části
  • Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s nastavitelnou lamelou ve spodní části
  • Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

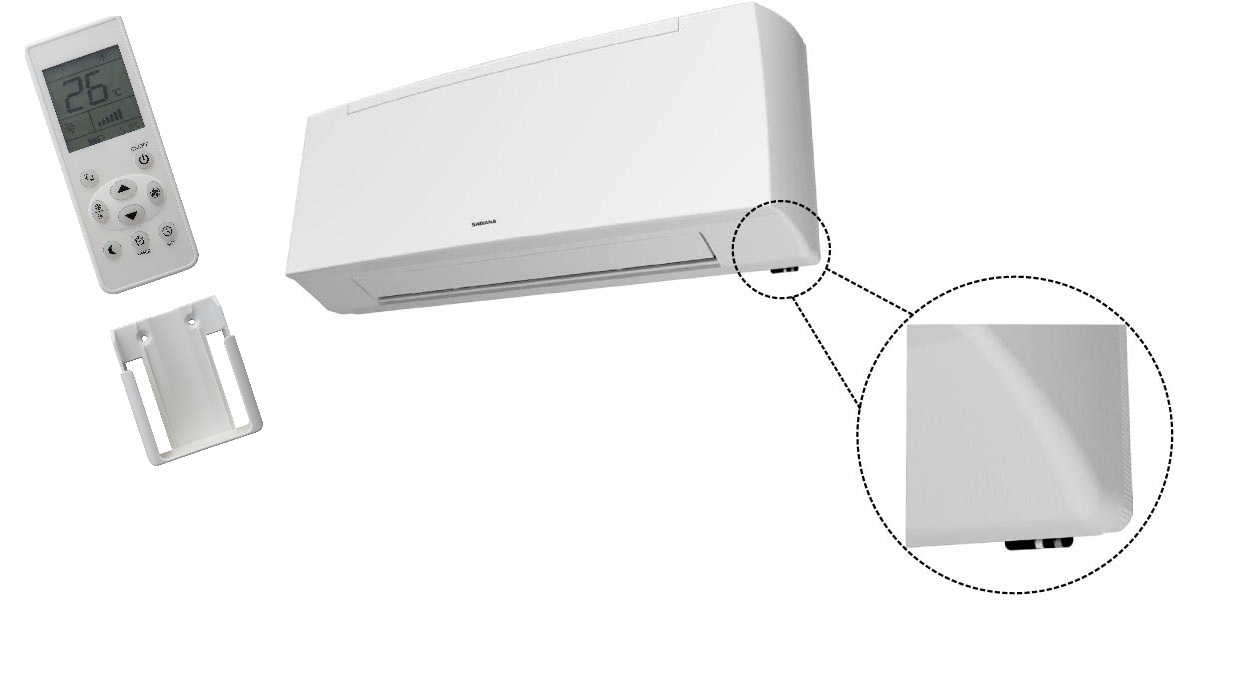

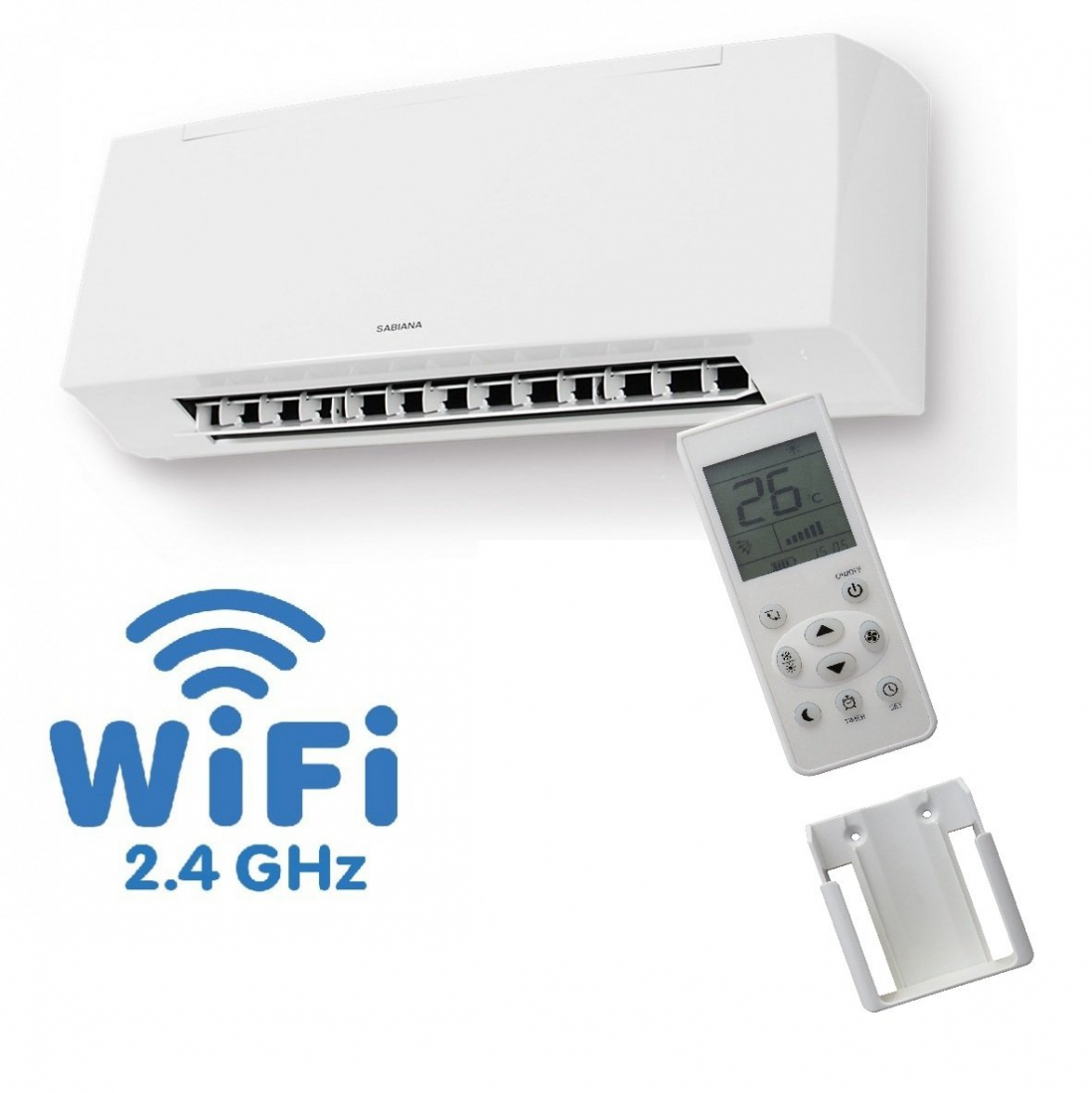

Carisma CVP ECM-T - nástěnné provedení

  • Fan coil pro nástěnnou parapetní instalaci - jednotka je zavěšena na zdi v její horní části
  • Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s nastavitelnou lamelou ve spodní části
  • Součástí dodávky je regulátor zabudovaný ve fancoilu a IR dálkový ovladač

Carisma CVP ECM-MB - nástěnné provedení

  • Fancoil pro nástěnnou parapetní instalaci - jednotka je zavěšena na zdi v její horní části
  • Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s nastavitelnou lamelou ve spodní části
  • Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU

Motory

  • 6-rychlostní asynchronní - motor má 6 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.
  • EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6 nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
  • 2-cestné regulační ventily s Kvs volitelně 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6 nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
  • 3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
  • Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

  • Menší administrativní budovy
  • Hotely
  • Nemocnice
  • Bytové domy s rozvody chlazení
Bezsilikonové provedení bez výhrad SILICON FREE 1
Rozsah chladících výkonů 1240–3720 W (při 7/12/27 °C)
Rozsah vzduchových výkonů 205–790 m3/h
Externí tlak max. 0 Pa
Výměník měď / hliník
Opláštění lakovaný ocelový plech, RAL 9003
Max. teplota topné vody 70 °C
Min. teplota chladící vody 6 °C
Jmenovitý tlak PN 10
Motor
EC spojitě řízený 0–10 V
Instalace nástěnná



Použitie

Tyto fancoily jsou vhodné pro chlazení, případně kombinaci chlazení a topení v objektech s menšími místnostmi.

Možnosti použití:

  • od 2 ks v rodinném domě po 400 ks v bytovém komplexu
  • od pokoje pro hosty po luxusní hotel
  • od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
