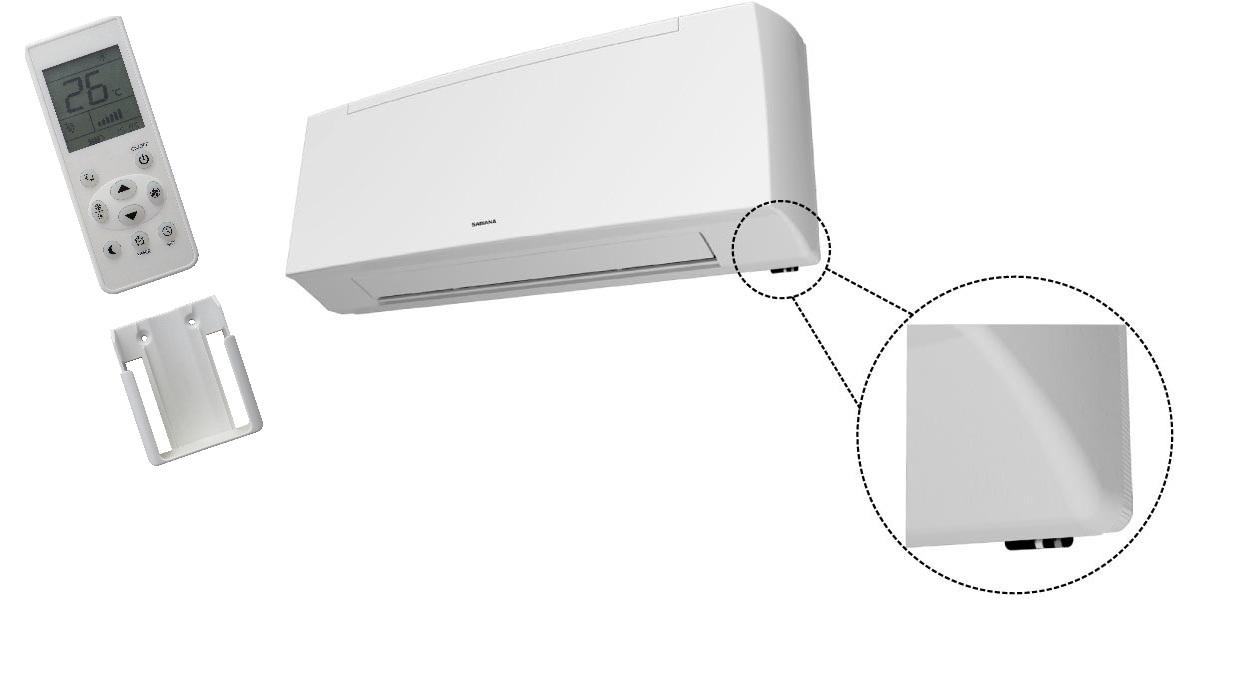

Nástenné fancoily Sabiana Fly-CVP ECM s elektrickým vykurovacím telesom

Fan-coil (ventilátorový konventor) s jedním vodním výměníkem a elektrickýn topným tělesem s elektronicky komutovaným EC motorem se spojitým řízením otáček 0-10V pro nástěnnou instalaci. Fancoil je k dispozici v pěti velikostech vždy ve 2-trubkovém provedení. Verze CVP ECM-TA a CVP ECM-TAMB navíc umožňují připojení k lokální wi-fi síti a vzdálené ovládání pomocí mobilních aplikací Sabiana WiFi a Sabiana BLE.

Oblast použití:

Menší administrativní budovy
Hotely
Bytové domy s rozvody chlazení

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Nástenné fancoily Sabiana Fly-CVP ECM s elektrickým vykurovacím telesom

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Chladiaci výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Nástěnný fancoil Fly CVP-ECM-E 1 (2trubkové provedení s elektrickým topným registrem bez možnosti IR ovládání)	1,98kW	0025591	na otázku
Nástěnný fancoil Fly CVP-ECM-E 2 (2trubkové provedení s elektrickým topným registrem bez možnosti IR ovládání)	2,24kW	0025592	na otázku
Nástěnný fancoil Fly CVP-ECM-E 3 (2trubkové provedení s elektrickým topným registrem bez možnosti IR ovládání)	3,27kW	0025593	na otázku
Nástěnný fancoil Fly CVP-ECM-E 4 (2trubkové provedení s elektrickým topným registrem bez možnosti IR ovládání)	3,72kW	0025594	na otázku
Nástěnný fancoil Fly CVP-ECM-TA-E 1 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním a wi-fi komunikací)	1,98kW	0025581	na otázku
Nástěnný fancoil Fly CVP-ECM-TA-E 2 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním a wi-fi komunikací)	2,24kW	0025582	na otázku
Nástěnný fancoil Fly CVP-ECM-TA-E 3 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním a wi-fi komunikací)	3,27kW	0025583	na otázku
Nástěnný fancoil Fly CVP-ECM-TA-E 4 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním a wi-fi komunikací)	3,72kW	0025584	na otázku
Nástěnný fancoil Fly CVP-ECM-TAMB-E 1 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním, wi-fi komunikací a ModBus RTU kartou)	1,98kW		na otázku
Nástěnný fancoil Fly CVP-ECM-TAMB-E 2 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním, wi-fi komunikací a ModBus RTU kartou)	2,24kW		na otázku
Nástěnný fancoil Fly CVP-ECM-TAMB-E 3 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním, wi-fi komunikací a ModBus RTU kartou)	3,27kW		na otázku
Nástěnný fancoil Fly CVP-ECM-TAMB-E 4 (2trubkové provedení s elektrickým topným registrem s IR dálkovým ovládáním, wi-fi komunikací a ModBus RTU kartou)	3,72kW		na otázku
Nástěnný fancoil Fly CVP-ECM-MB-E 1 (2trubkové provedení s elektrickým topným registrem s ModBus RTU kartou)	1,98kW	025E011	na otázku
Nástěnný fancoil Fly CVP-ECM-MB-E 2 (2trubkové provedení s elektrickým topným registrem s ModBus RTU kartou)	2,24kW	025E012	na otázku
Nástěnný fancoil Fly CVP-ECM-MB-E 3 (2trubkové provedení s elektrickým topným registrem s ModBus RTU kartou)	3,27kW	025E013	na otázku
Nástěnný fancoil Fly CVP-ECM-MB-E 4 (2trubkové provedení s elektrickým topným registrem s ModBus RTU kartou)	3,72kW	025E014	na otázku

Popis

Fancoily Carisma CVP ECM-E jsou k dispozici v následujících provedeních:

Carisma CVP ECM-E - nástěnné provedení

Fan coil pro nástěnnou instalaci - jednotka je zavěšena na zdi v její horní části
Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s ručně nastavitelnou lamelou ve spodní části
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

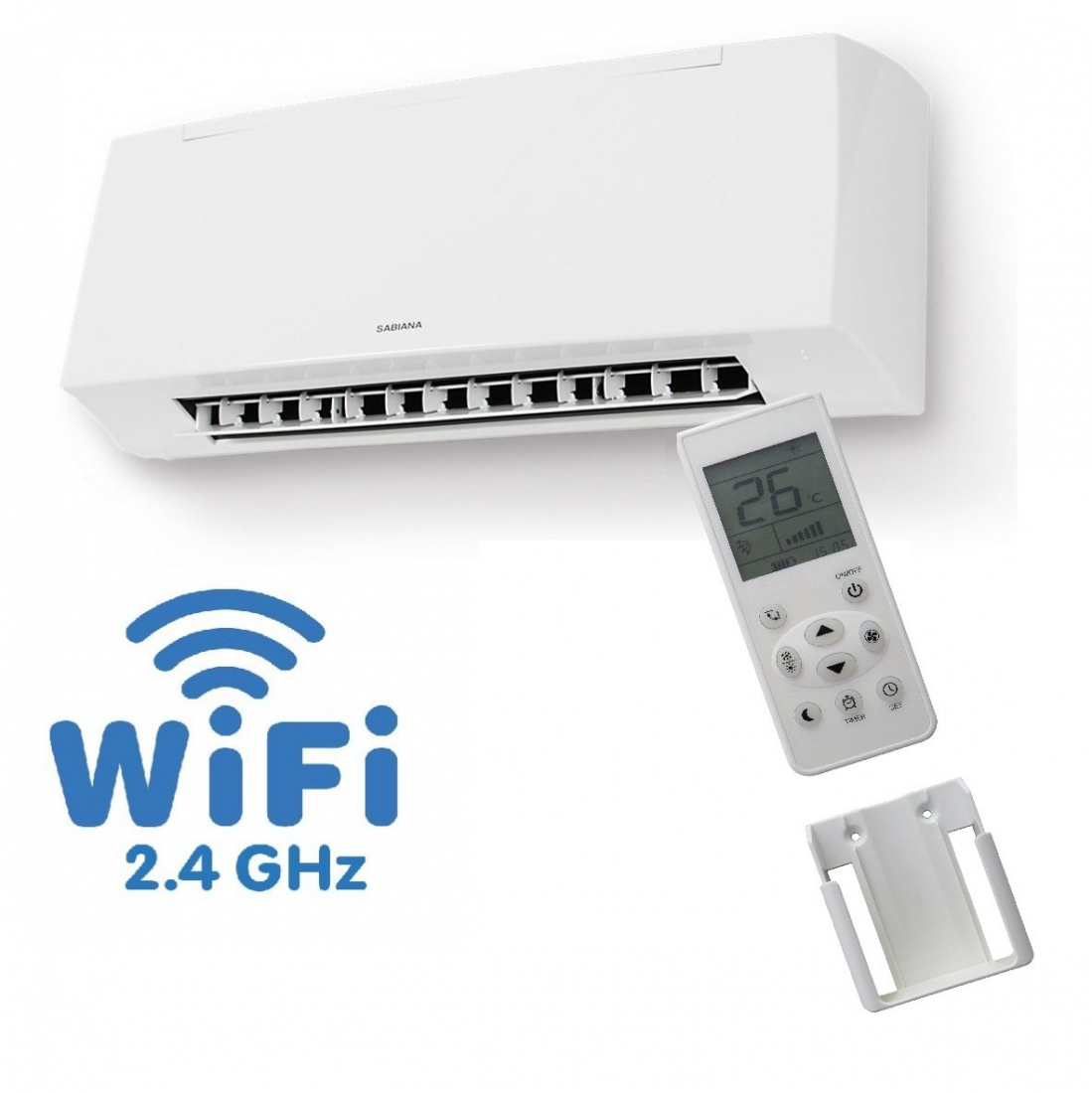

Carisma CVP ECM-TA-E - nástěnné provedení

Fan coil pro nástěnnou instalaci - jednotka je zavěšena na zdi v její horní části
Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s motoricky nastavitelnou lamelou ve spodní části.
Součástí dodávky je regulátor zabudovaný ve fancoilu, IR dálkový ovladač a současně možnost připojení k lokální wi-fi síti a vzdálené ovládání po internetu

Carisma CVP ECM-TAMB-E - nástěnné provedení

Fan coil pro nástěnnou instalaci - jednotka je zavěšena na zdi v její horní části
Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s motoricky nastavitelnou lamelou ve spodní části.
Součástí dodávky je regulátor zabudovaný ve fancoilu, IR dálkový ovladač a současně možnost připojení k lokální wi-fi síti a vzdálené ovládání po internetu
Fancoil obsahuje komunikační kartu pro jeho současnou integraci do nadřazeného řídícího systému ModBus RTU

Carisma CVP ECM-MBA-E - nástěnné provedení

Fancoil pro nástěnnou instalaci - jednotka je zavěšena na zdi v její horní části
Vzduch je nasáván z horní části nasávací mřížkou a vyfukován slotem s motoricky nastavitelnou lamelou ve spodní části.
Součástí dodávky je regulátor zabudovaný ve fancoilu a komunikační karta pro integraci fancoilu do nadřazeného řídícího systému ModBus RTU

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6 nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6 nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6 nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Menší administrativní budovy
Hotely
Nemocnice
Bytové domy s rozvody chlazení

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

610–3720 W (při 7/12/27 °C)

Rozsah vzduchových výkonů

130–770 m3/h

Externí tlak

max. 0 Pa

Výměník

měď / hliník

Opláštění

lakovaný ocelový plech, RAL 9003

Max. teplota topné vody

70 °C

Min. teplota chladící vody

6 °C

Jmenovitý tlak

PN 10

Motor

EC spojitě řízený 0–10 V

Instalace

nástěnná

Pro lokální i vzdálené ovládání fancoilů Fly CVP ECM-TA a CVP ECM-TAMB si můžete stáhnout následující volně dostupné aplikace pro mobilní zařízení s operačním systémem iOS i Android:

Android

Sabiana BLE Sabiana WiFi

iOS

Sabiana BLE Sabiana WiFi

Použitie

Tyto fancoily jsou vhodné pro chlazení, případně kombinaci chlazení a topení v objektech s menšími místnostmi.

Možnosti použití:

od 2 ks v rodinném domě po 400 ks v bytovém komplexu
od pokoje pro hosty po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
