Designová termostatická sada VISION středová - bílá

Designová termostatická sada VISION středová - bílá

Designový termostatický ventil osazený termostatickou hlavicí v sadě s regulačním šroubením VISION ve středovém provedení slouží pro připojení otopného tělesa se středovým připojením k rozvodu.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Desková otopná tělesa se středovým připojením
  • Trubková koupelnová otopná tělesa (žebříky) se spodním středovým připojením

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Designová termostatická sada VISION středová - bílá

Designová termostatická sada VISION středová - bílá

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základná designová termostatická sada Vision stredová ľavá, pripojenie Cu 15x1mm biela Vis06PCZ 78,35 € CAD
Základná designová termostatická sada Vision stredová ľavá, pripojenie Pex-Al-Pex 16x2mm biela Vis06PXZ 78,35 €
Základná designová termostatická sada Vision stredová pravá, pripojenie Cu 15x1mm biela Vis06LCZ 78,35 €
Základná designová termostatická sada Vision stredová pravá, pripojenie Pex-Al-Pex 16x2mm biela Vis06LXZ 78,35 €
Kompletná designová termostatická sada Vision stredová ľavá, pripojenie Cu 15x1mm biela Vis06PCS 109,15 €
Kompletná designová termostatická sada Vision stredová ľavá, pripojenie Pex-Al-Pex 16x2mm biela Vis06PXS 109,15 €
Kompletná designová termostatická sada Vision stredová pravá, pripojenie Cu 15x1mm biela Vis06LCS 109,15 €
Kompletná designová termostatická sada Vision stredová pravá, pripojenie Pex-Al-Pex 16x2mm biela Vis06LXS 109,15 €

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

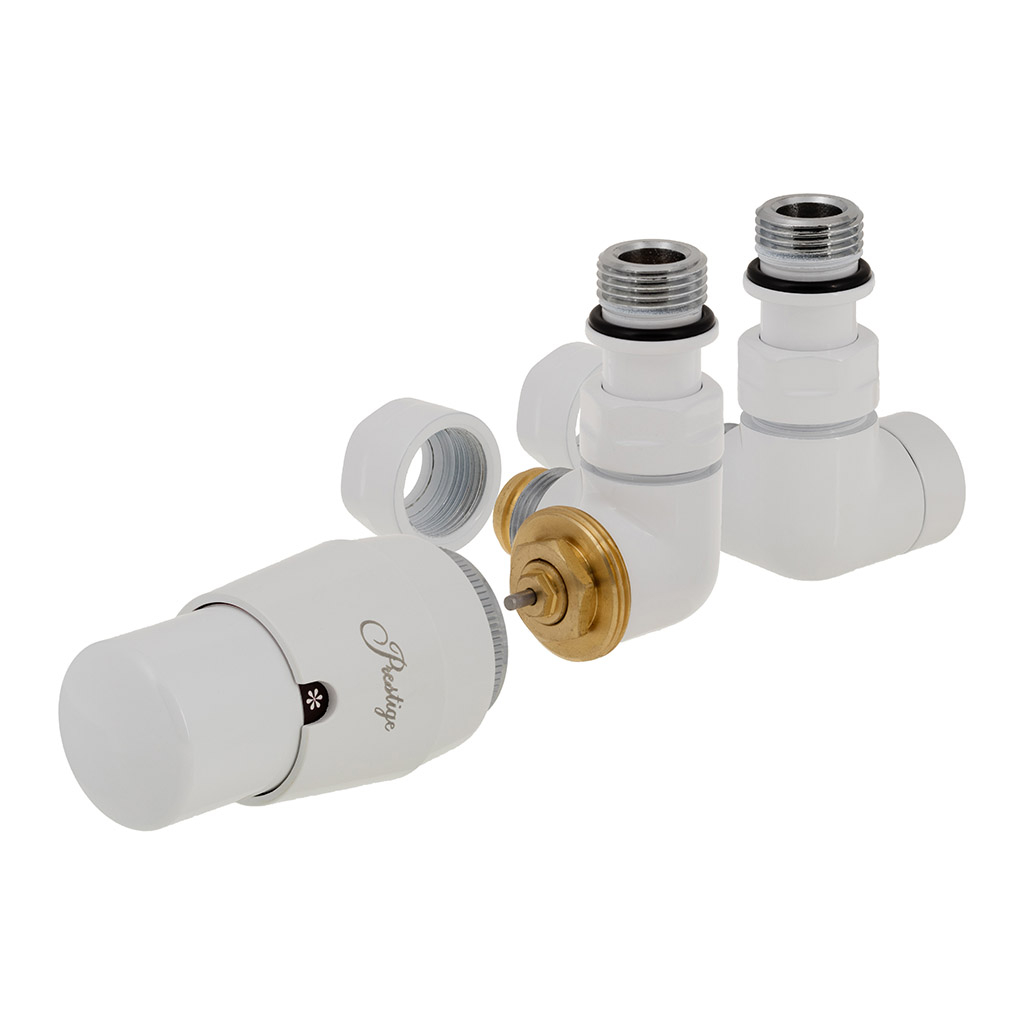

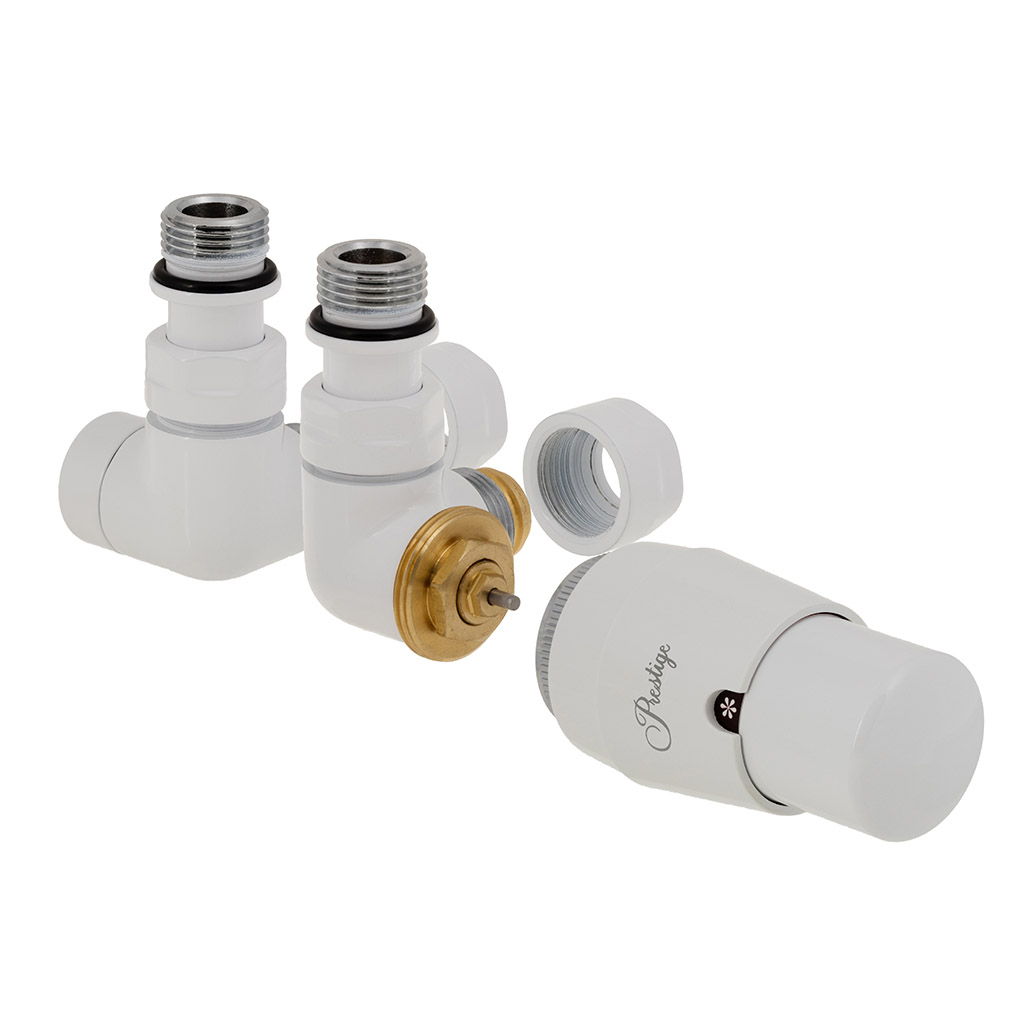

Základní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

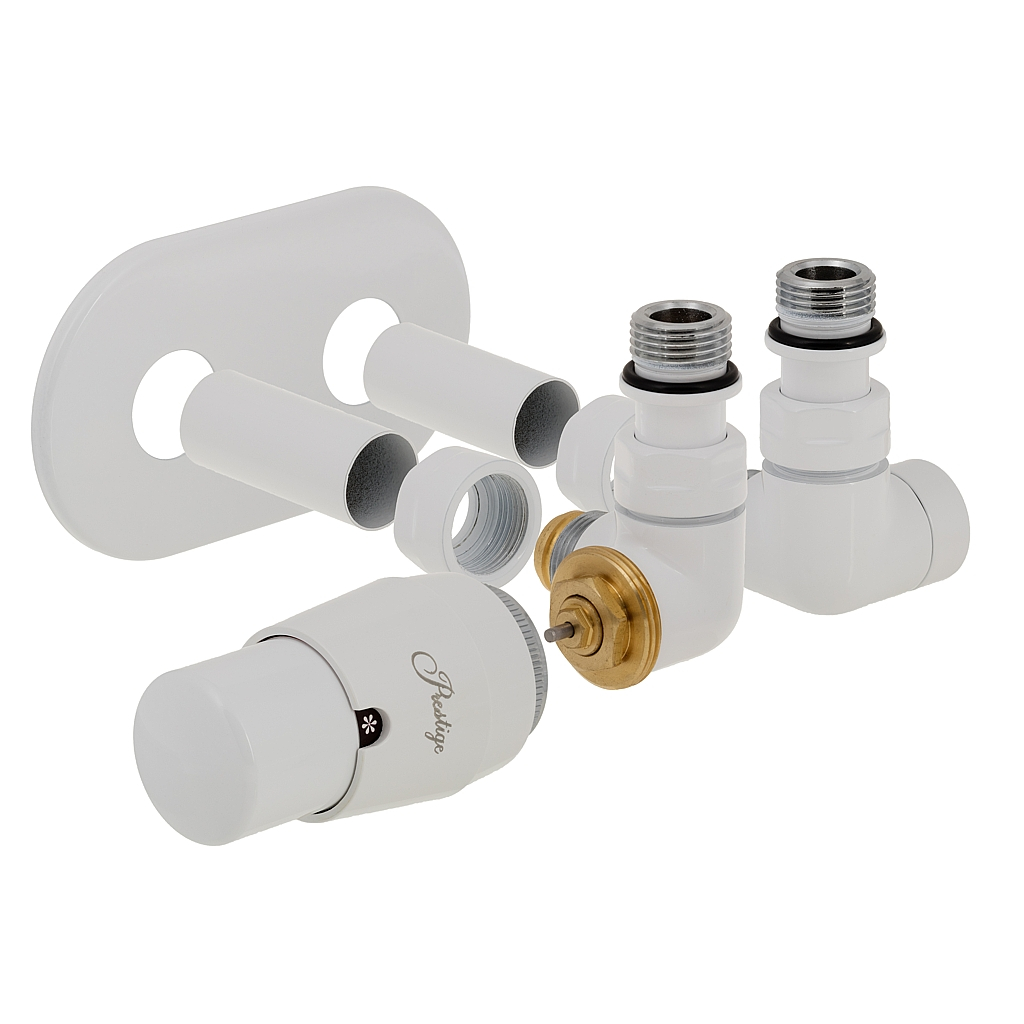

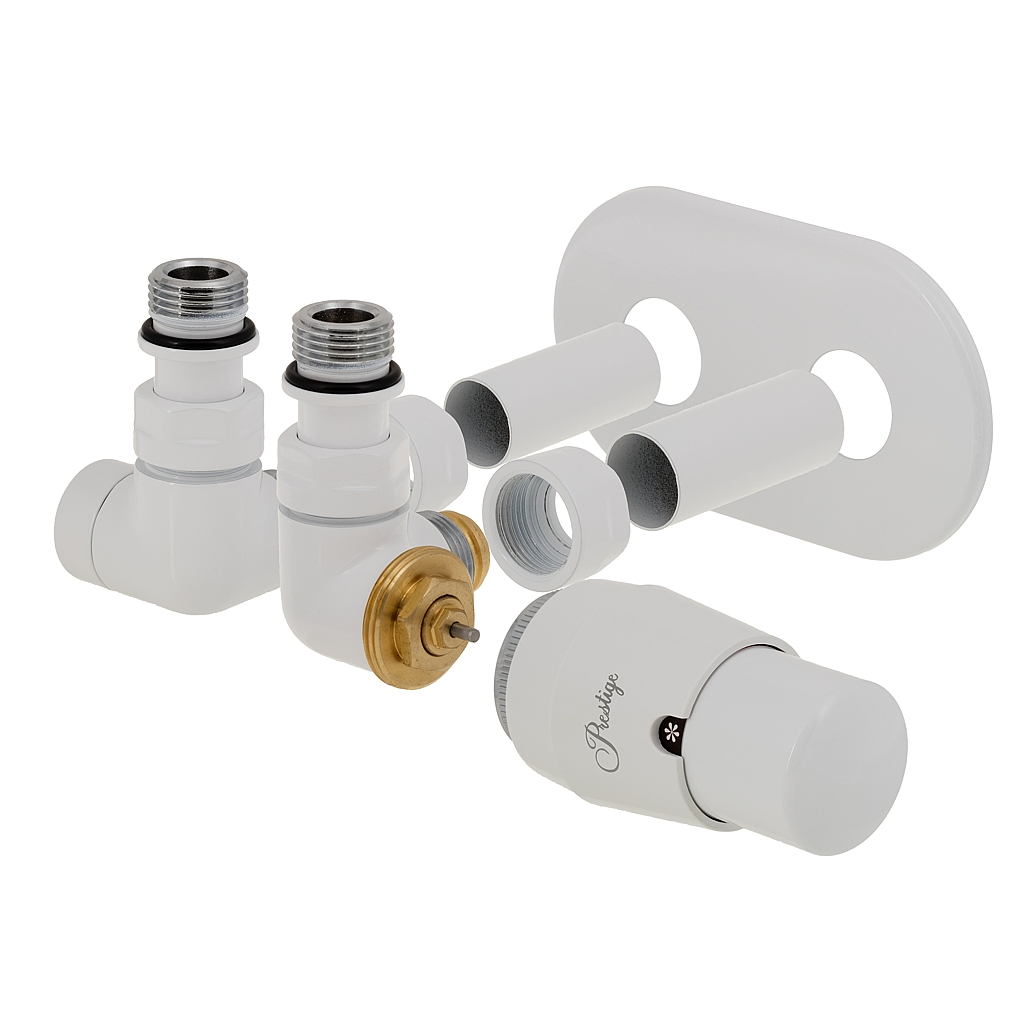

Kompletní sada obsahuje:

1x Ventil Vision dané barvy

1x Regulační šroubení Vision dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 20 kPa
Max. uzatvárací diferenčný tlak 60 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Najbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Doskové vykurovacie telesá
  • Kúpeľňové trúbkové vykurovacie telesá - rebríky

Obvyklý spôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so stredovým pripojením k rozvodu vykurovania.

  • Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb umožňuje použitie v priestoroch s vysokými nárokmi na design, najmä v kúpeľniach

  • Integrovaný termostatický ventil ovládaný termostatickou hlavicou Prestige umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbení umožňuje nastavenie max. pracovnej Kv hodnoty.

  • Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.

  • Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Pripojenie na rozvod vykurovania:
