Designová termostatická sada VISION stranová - tmavý matný grafit

Designová termostatická sada VISION stranová - tmavý matný grafit

Designový termostatický ventil osadený termostatickou hlavicou v sade s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu.

Oblasť použitia:

  • Priestory s vysokým nárokom na design, najmä kúpeľne
  • Doskové vykurovacie telesá so spodným krajným pripojením
  • Trúbkové kúpeľňové vykurovacie telesá (rebríky) so spodným krajným pripojením

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Designová termostatická sada VISION stranová - tmavý matný grafit

Designová termostatická sada VISION stranová - tmavý matný grafit

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu farba Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm tmavý matný grafit Vin15LCZ na otázku
Základní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm tmavý matný grafit Vin15LXZ na otázku
Základní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm tmavý matný grafit Vin15PXZ na otázku
Kompletní designová termostatická sada Vision stranová levá, připojení Cu 15x1mm tmavý matný grafit Vin15LCK na otázku
Kompletní designová termostatická sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm tmavý matný grafit Vin15LXK na otázku
Kompletní designová termostatická sada Vision stranová pravá, připojení Cu 15x1mm tmavý matný grafit Vin15PCK na otázku
Kompletní designová termostatická sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm tmavý matný grafit Vin15PXK na otázku

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

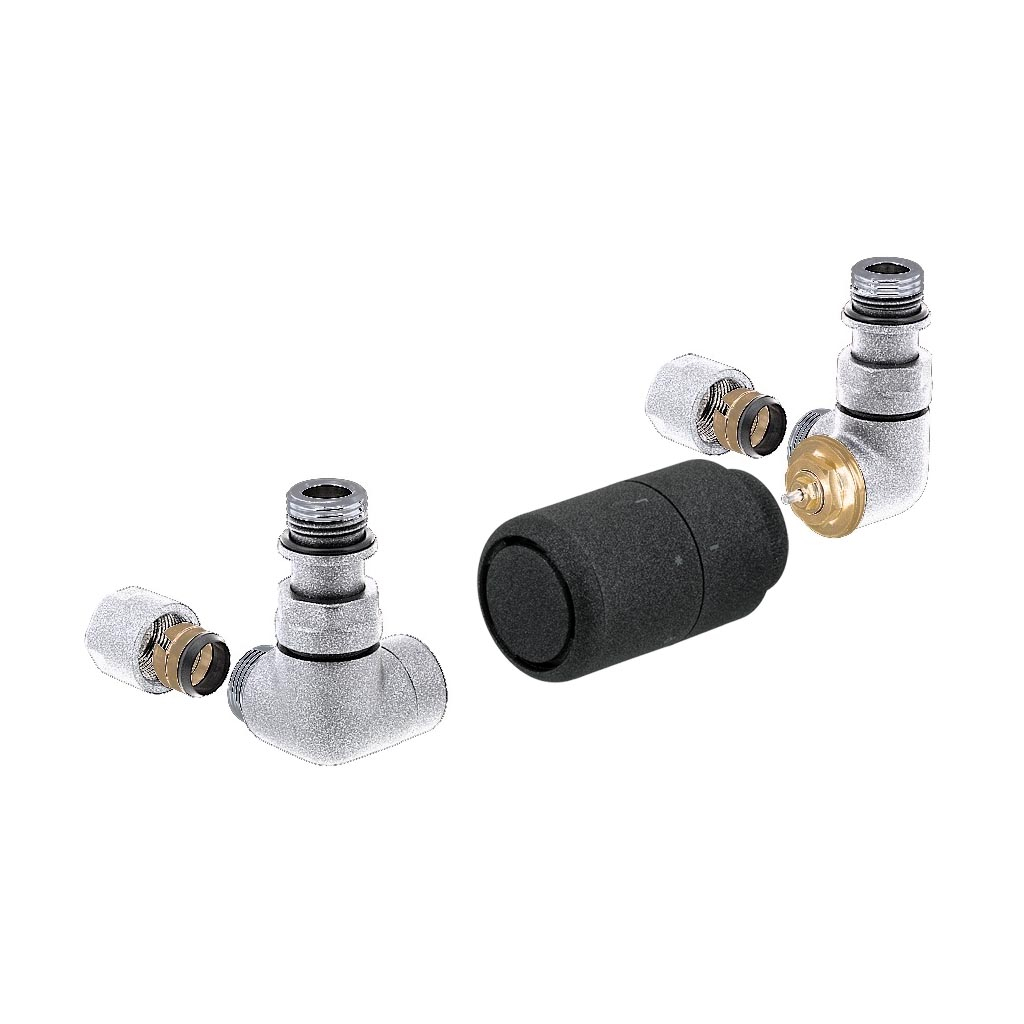

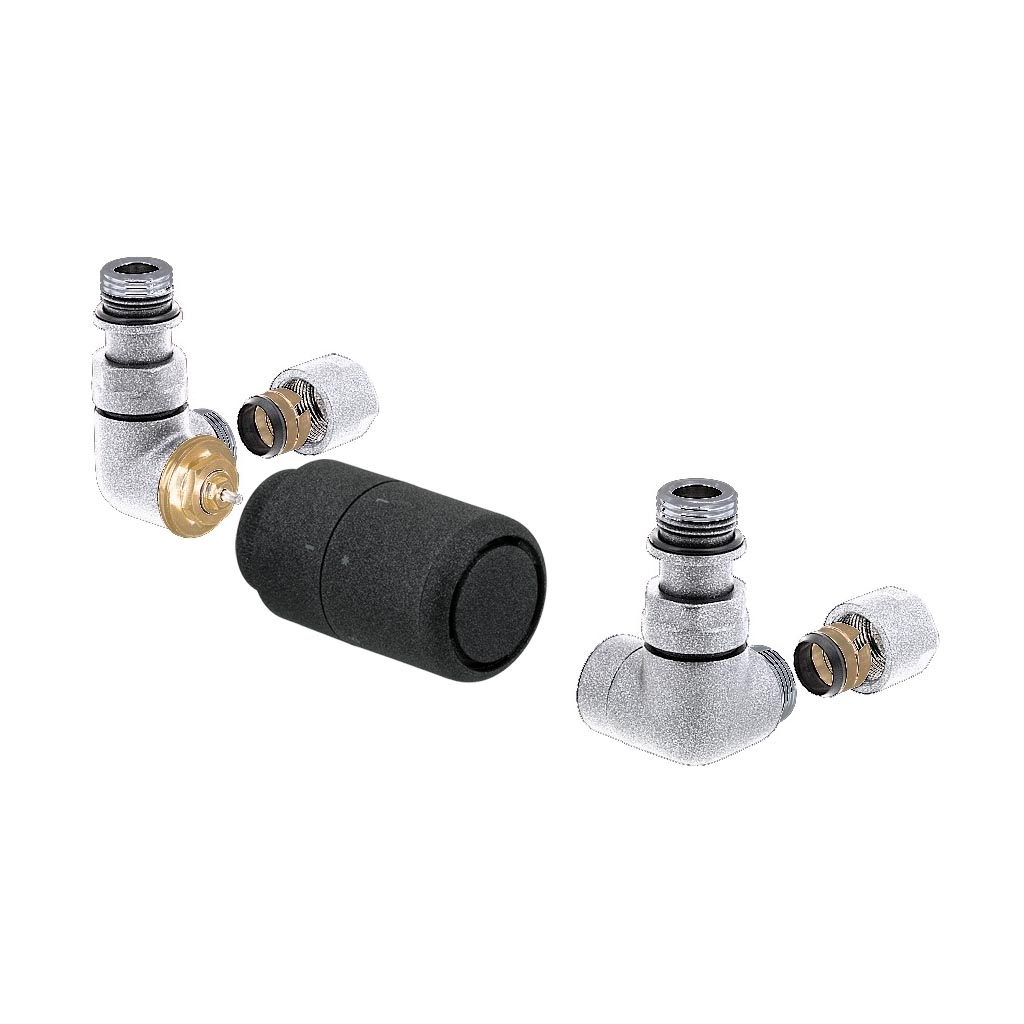

Základní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Tukan dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

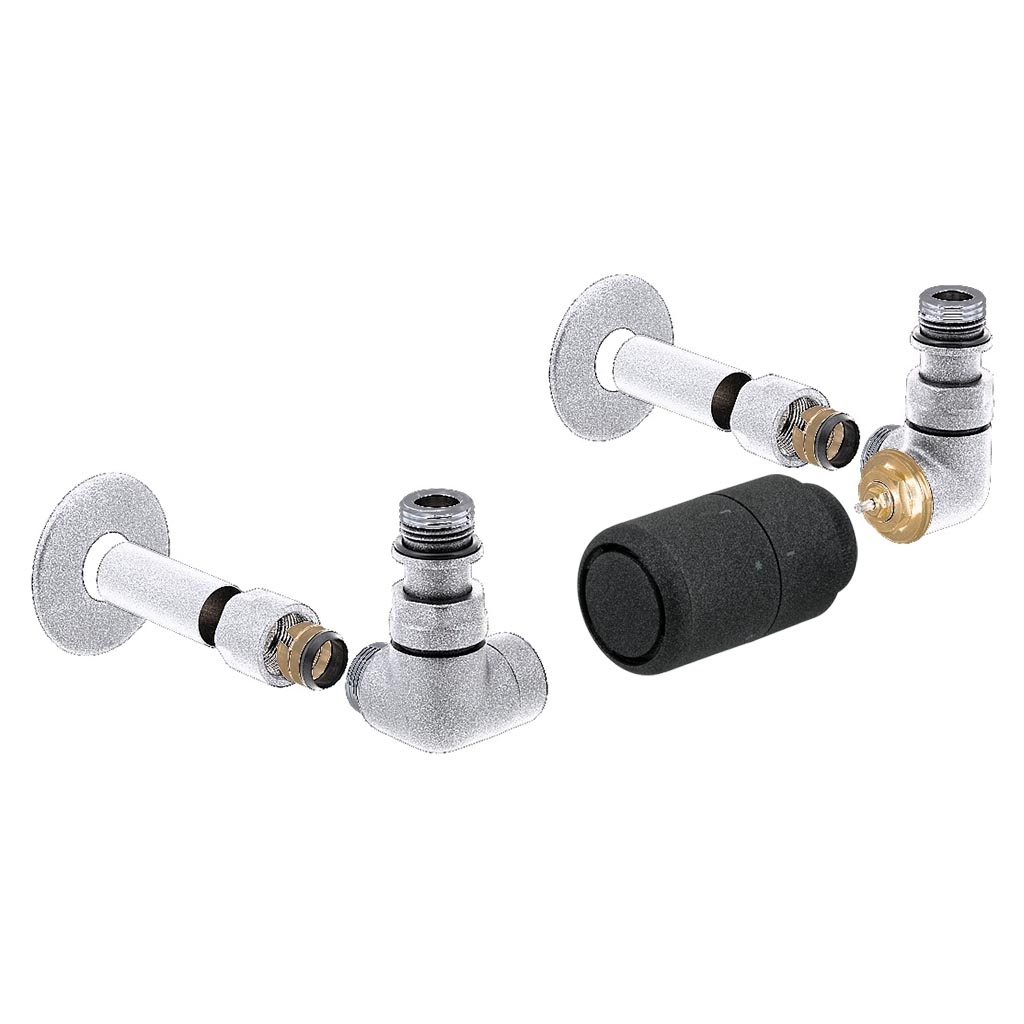

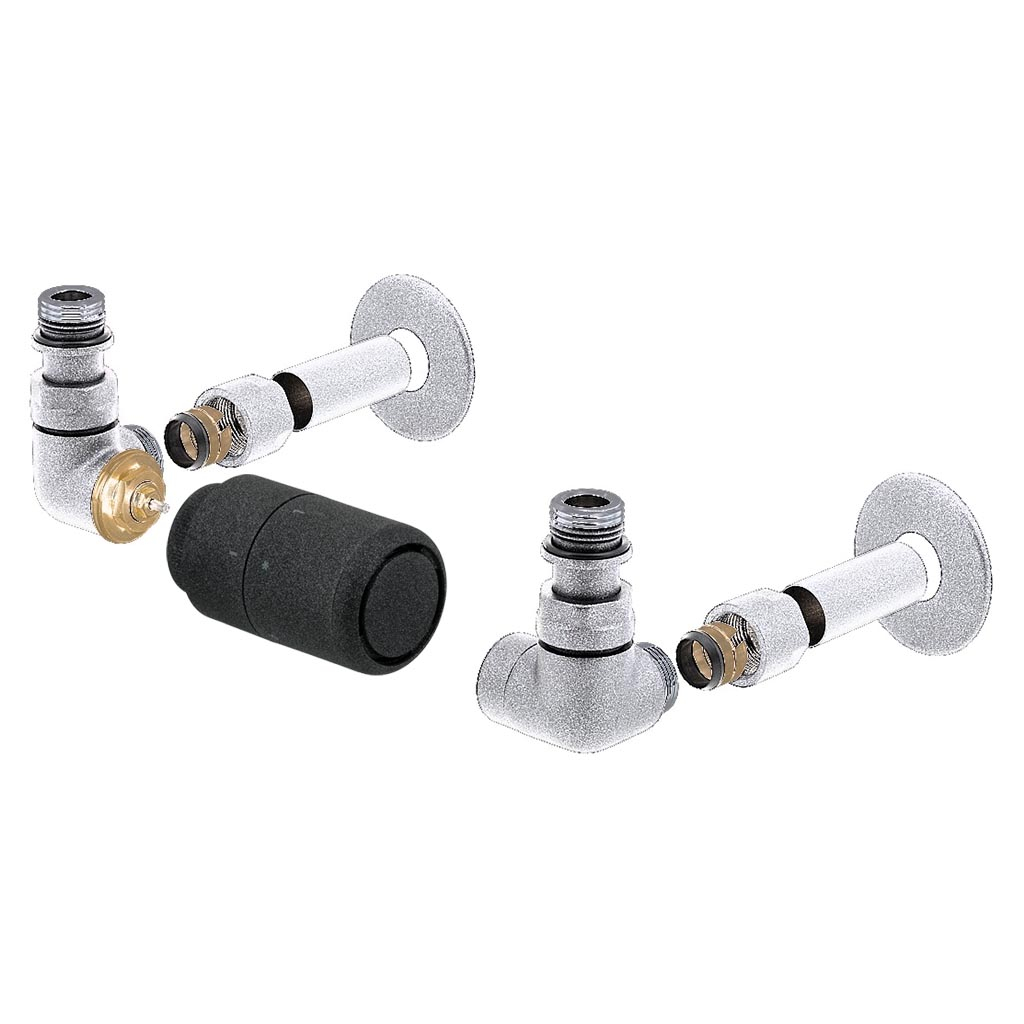

Kompletní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Tukan dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 20 kPa
Max. uzatvárací diferenčný tlak 60 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Najbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Doskové vykurovacie telesá
  • Kúpeľňové trúbkové vykurovacie telesá - rebríky

Obvyklý spôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu vykurovania.

  • Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb umožňuje použitie v priestoroch s vysokými nárokmi na design, najmä v kúpeľniach
  • Integrovaný termostatický ventil ovládaný termostatickou hlavicou Tukan umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbení umožňuje nastavenie max. pracovnej Kv hodnoty.
  • Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
  • Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Připojenie na rozvod vykurovania:
