Designová termostatická sada VISION stranová - antracit lesklý grafit

Designový termostatický ventil osadený termostatickou hlavicou v sade s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu.

Oblasť použitia:

Priestory s vysokým nárokom na design, najmä kúpeľne
Doskové vykurovacie telesá so spodným krajným pripojením
Trúbkové kúpeľňové vykurovacie telesá (rebríky) so spodným krajným pripojením

antracit matný grafit

antracit lesklý grafit

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Designová termostatická sada VISION stranová - antracit lesklý grafit

Dopyt po produkte

Na stiahnutie

Brožura designové TRV (PDF dokument)

Varianty

Varianta produktu	barva	Obj. číslo	Cena bez DPH
Základná designová termostatická sada Vision stranová ľavá, pripojenie Cu 15x1mm	antracit lesklý grafit	Vis07LCZ	108,52 €
Základná designová termostatická sada Vision stranová ľavá, pripojenie Pex-Al-Pex 16x2mm	antracit lesklý grafit	Vis07LXZ	108,52 €
Základná designová termostatická sada Vision stranová pravá, pripojenie Cu 15x1mm	antracit lesklý grafit	Vis07PCZ	108,52 €
Základná designová termostatická sada Vision stranová pravá, pripojenie Pex-Al-Pex 16x2mm	antracit lesklý grafit	Vis07PXZ	108,52 €
Kompletná designová termostatická sada Vision stranová ľavá, pripojenie Cu 15x1mm	antracit lesklý grafit	Vis07LCK	134,09 €
Kompletná designová termostatická sada Vision stranová ľavá, pripojenie Pex-Al-Pex 16x2mm	antracit lesklý grafit	Vis07LXK	134,09 €
Kompletná designová termostatická sada Vision stranová pravá, pripojenie Cu 15x1mm	antracit lesklý grafit	Vis07PCK	134,09 €
Kompletná designová termostatická sada Vision stranová pravá, pripojenie Pex-Al-Pex 16x2mm	antracit lesklý grafit	Vis07PXK	134,09 €

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

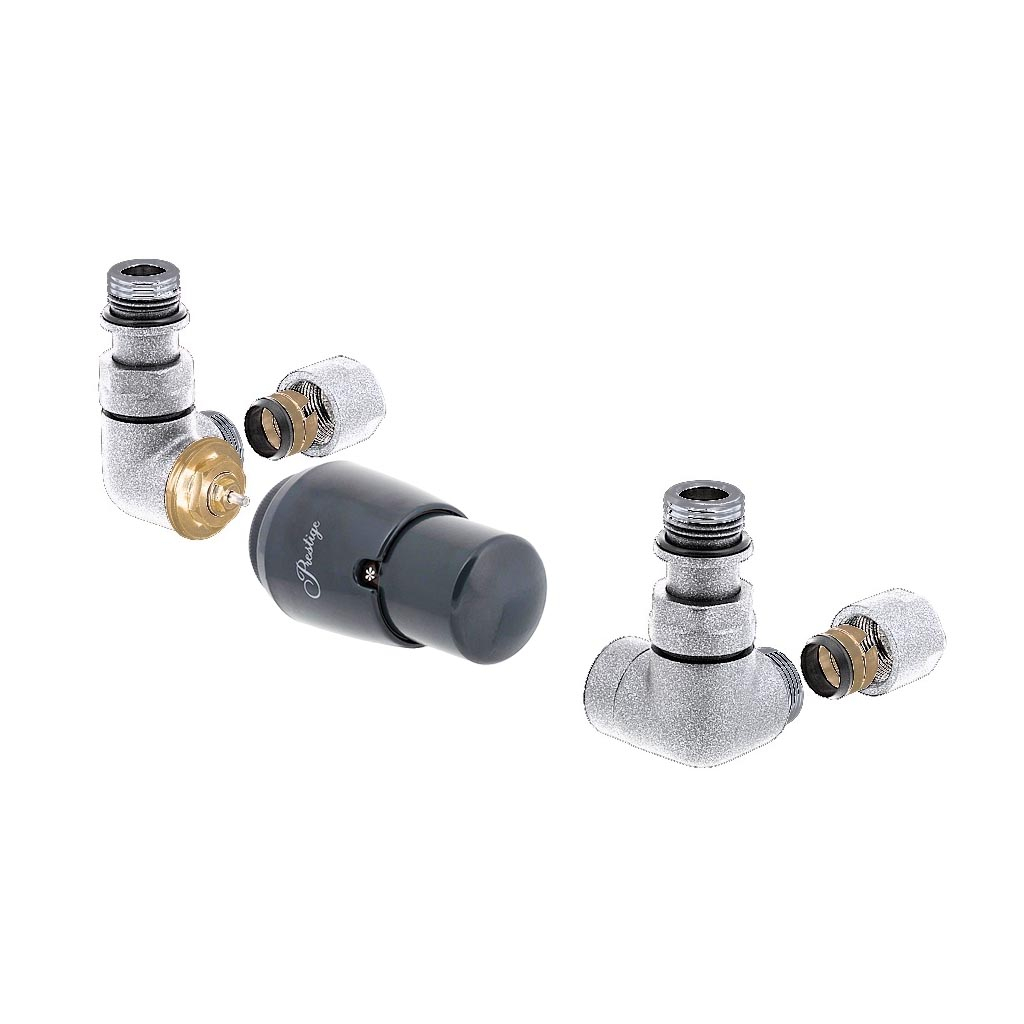

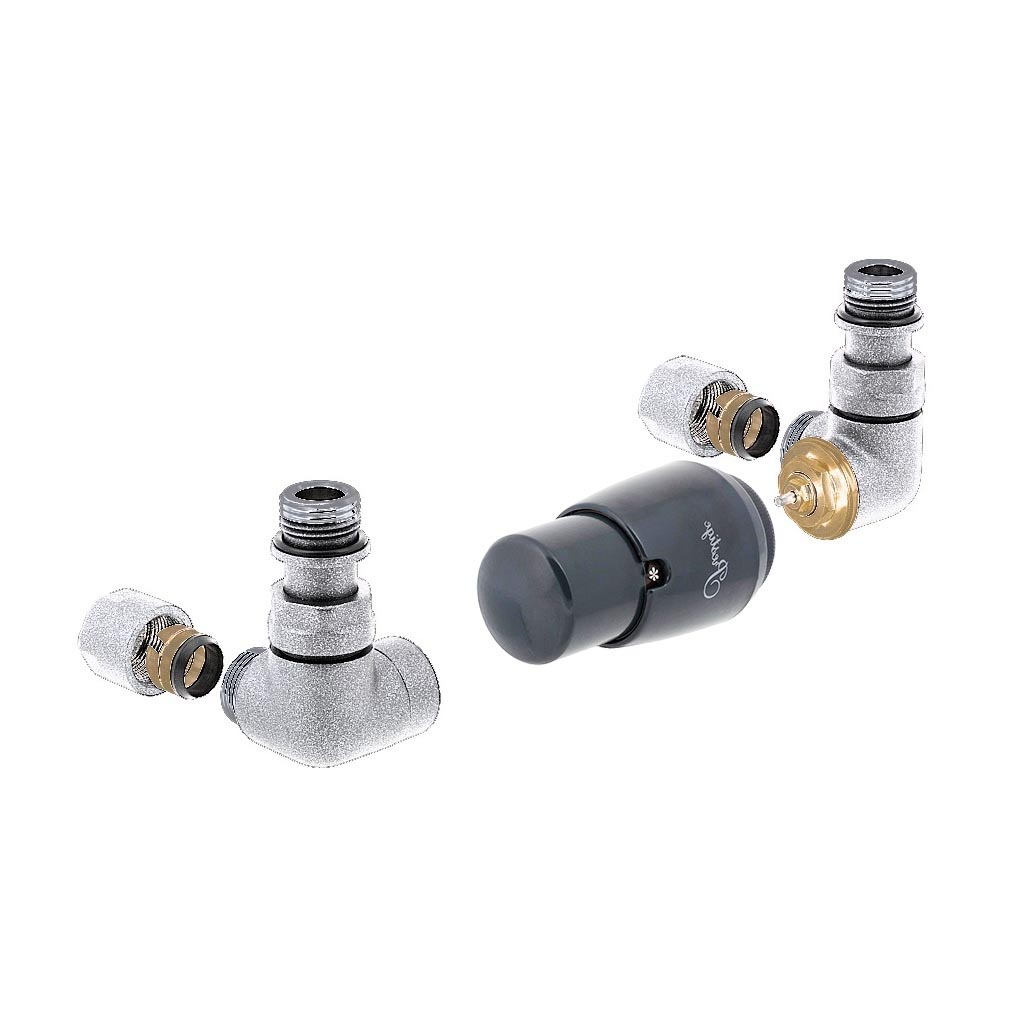

Základní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Prestige dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

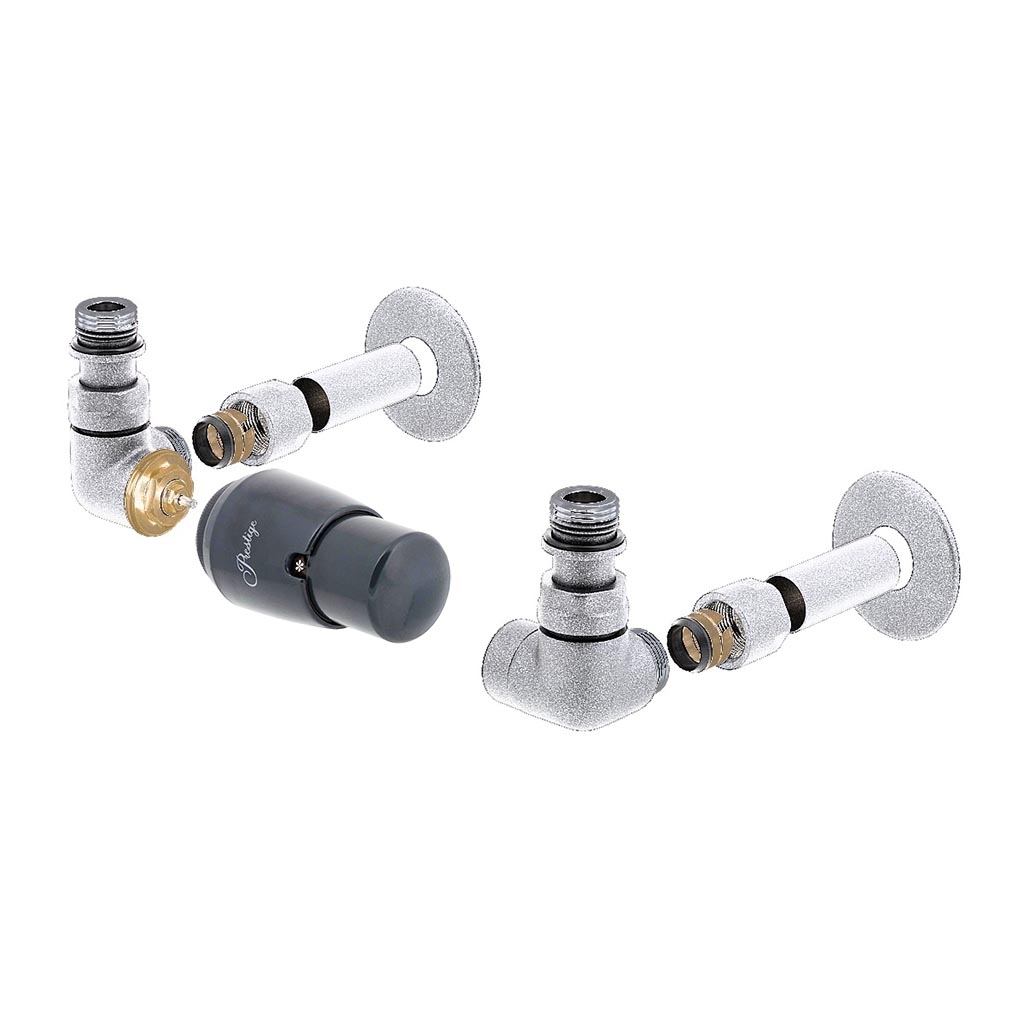

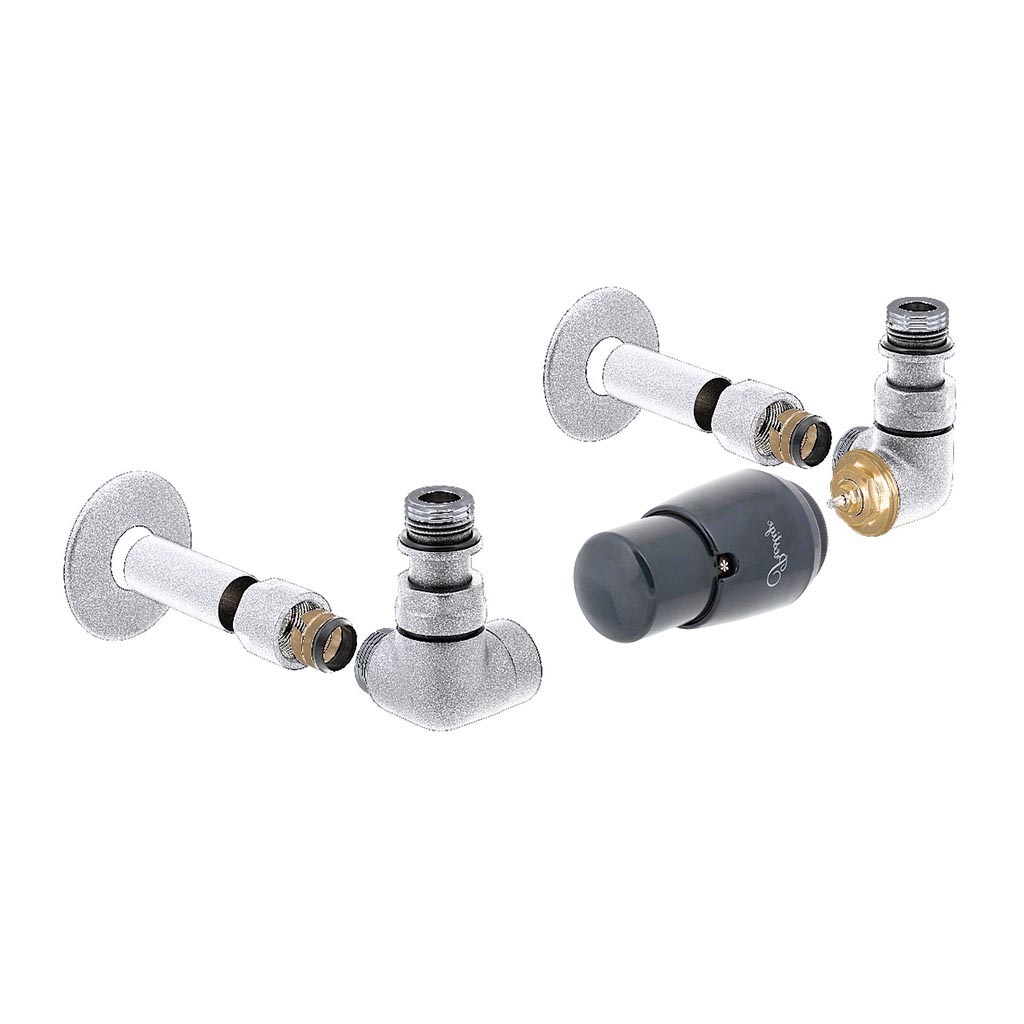

Kompletní sada obsahuje:

1x Termostatický ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Termostatickou hlavici Prestige dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery

DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1

Menovitý tlak

PN 10

Max. pracovný diferenčný tlak

20 kPa

Max. uzatvárací diferenčný tlak

60 kPa

Max. pracovná teplota

120 °C

Min. pracovná teplota

0 °C

Materiál

Telo šróbenia:	mosadz
Tesnenie:	EPDM
Pružina:	nerez

Povrchová úprava

galvanické pokovenie / prášková farba

Použitie

Najbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

Doskové vykurovacie telesá
Kúpeľňové trúbkové vykurovacie telesá - rebríky

Obvyklý spôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu vykurovania.

Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb umožňuje použitie v priestoroch s vysokými nárokmi na design, najmä v kúpeľniach
Integrovaný termostatický ventil ovládaný termostatickou hlavicou Prestige umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbení umožňuje nastavenie max. pracovnej Kv hodnoty.
Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Připojenie na rozvod vykurovania:
