Designová termostatická sada INTEGRA stranová - zlatá

Designová termostatická sada INTEGRA stranová - zlatá

Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se spodním stranovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

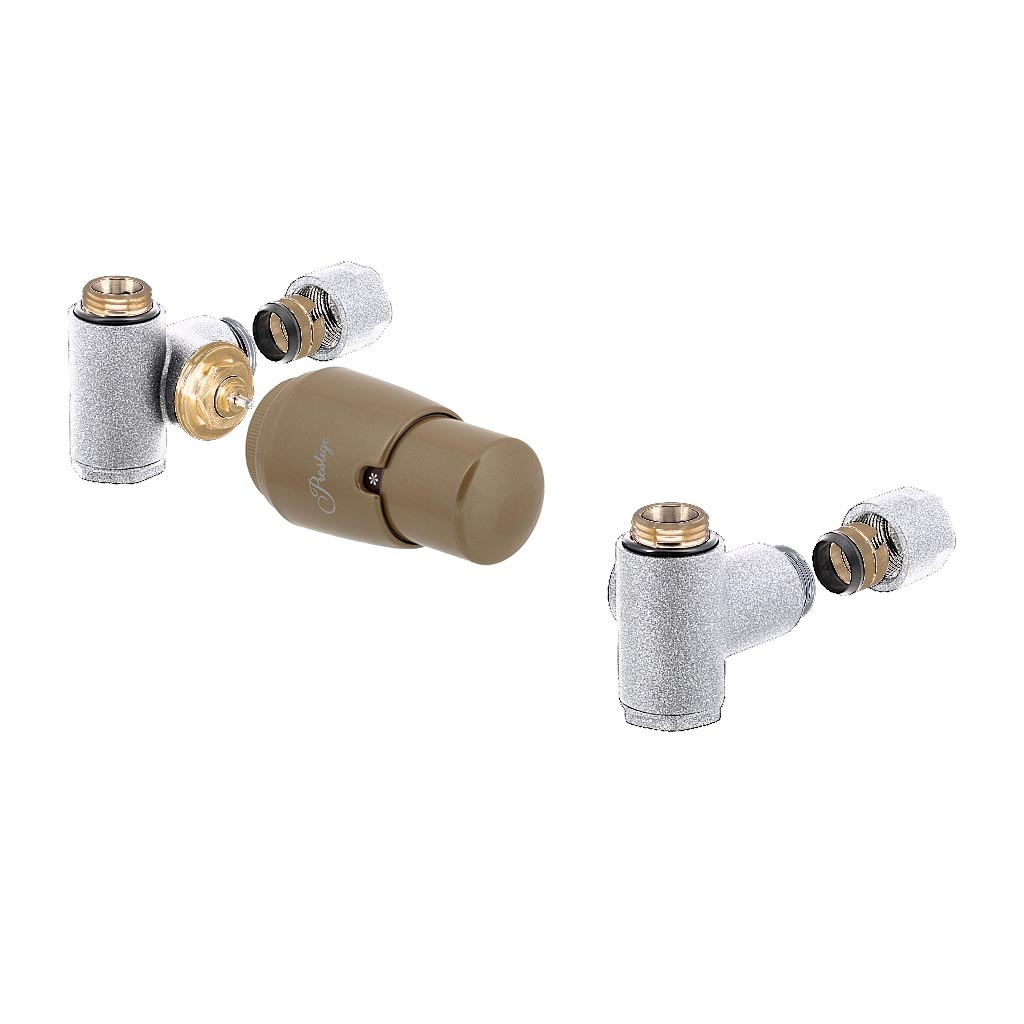

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základná designová termostatická sada Integra stranová ľavá, pripojenie Cu 15x1mm zlatá Int04LCZ 135,40 €
Základná designová termostatická sada Integra stranová ľavá, pripojenie Pex-Al-Pex 16x2mm zlatá Int04LXZ 135,40 €
Základná designová termostatická sada Integra stranová pravá, pripojenie Cu 15x1mm zlatá Int04PCZ 135,40 €
Základná designová termostatická sada Integra stranová pravá, pripojenie Pex-Al-Pex 16x2mm zlatá Int04PXZ 135,40 €
Kompletná designová termostatická sada Integra stranová ľavá, pripojenie Cu 15x1mm zlatá Int04LCK 161,82 €
Kompletná designová termostatická sada Integra stranová pravá, pripojenie Cu 15x1mm zlatá Int04PCK 161,82 €
Kompletná designová termostatická sada Integra stranová pravá, pripojenie Pex-Al-Pex 16x2mm zlatá Int04PXK 161,82 €

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

Základní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm



Kompletní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 20 kPa
Max. uzatvárací diferenčný tlak 60 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Nejbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Kúpeľňové trúbkové vykurovacie telesá - rebríky s požiadavkom na osadenie elektrickej vykurovacej tyče

Obvyklý zpôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením INTEGRA slúži pre pripojenie vykurovacieho telesa so spodným stranovým pripojením k rozvodu a súčastnej priamej inštalácii elektrickej vykurovacej tyče do telesa.

  • Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb a veťmi jednoduché osadenie vykurovacej tyče umožňuje použitie v priestoroch s vysokými nárokmi na design, typicky v kúpeľniach.
  • Termostatický ventil ovládaný termostatickou hlavicou Prestige umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbenie umožňuje nastavenie max. pracovnej Kv hodnoty.
  • Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
  • Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Pripojenie na rozvod vykurovania:
