Designová termostatická sada INTEGRA středová - matná vínová

Designová termostatická sada INTEGRA středová - matná vínová

Sada designového termostatického ventilu osazeného termostatickou hlavicí a regulačního šroubení INTEGRA slouží pro připojení otopného tělesa se středovým připojením k rozvodu a současně přímé instalaci elektrická topné tyče do tělesa (topná tyč se objednává samostatně - není součástí sady Integra).

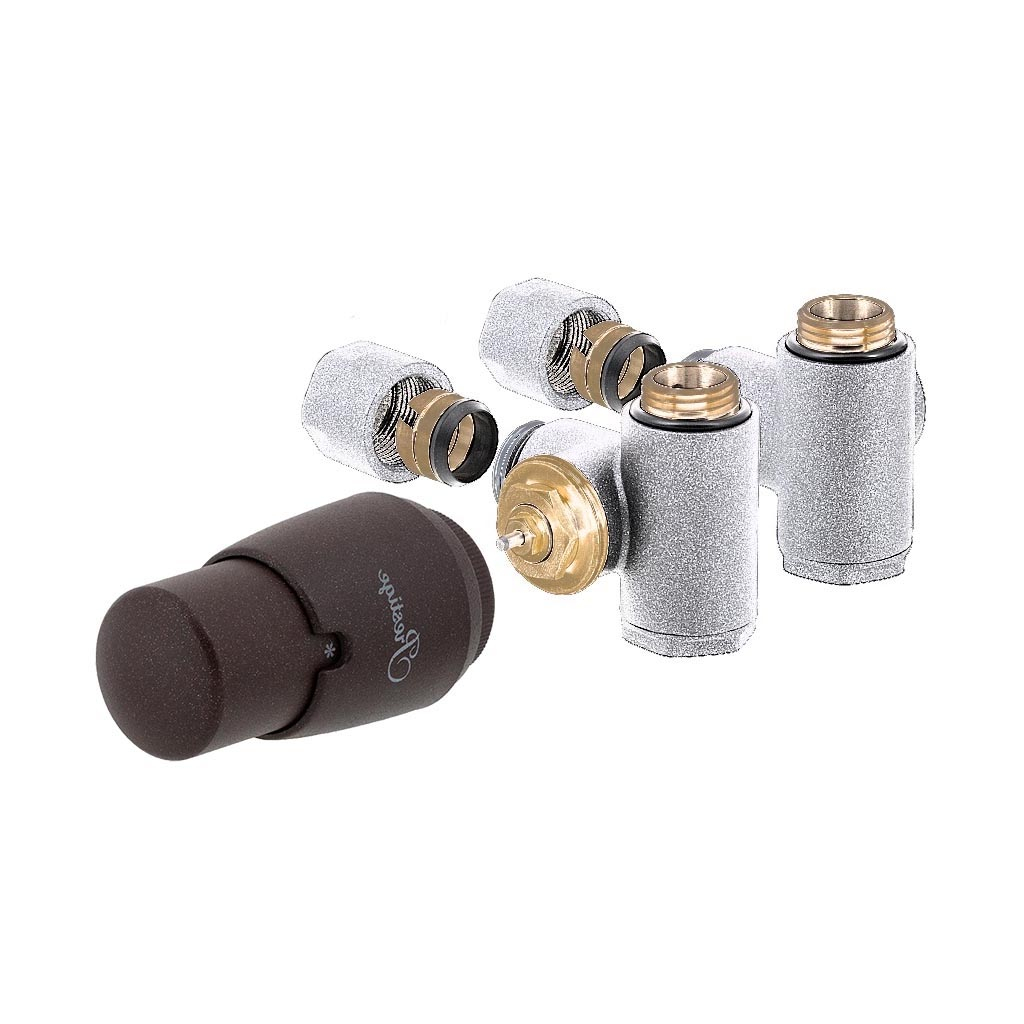

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě.

Levé provedení: Termostatická hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Termostatická hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Trubková koupelnová otopná tělesa (žebříky) se spodním stranovým připojením

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Designová termostatická sada INTEGRA středová - matná vínová

Designová termostatická sada INTEGRA středová - matná vínová

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu farba Obj. číslo Cena bez DPH BIM DWG
Základní designová termostatická sada Integra středová levá, připojení Cu 15x1mm matná vínová Int16PCZ na otázku
Základní designová termostatická sada Integra středová levá, připojení Pex-Al-Pex 16x2mm matná vínová Int16PXZ na otázku
Základní designová termostatická sada Integra středová pravá, připojení Cu 15x1mm matná vínová Int16LCZ na otázku
Základní designová termostatická sada Integra středová pravá připojení Pex-Al-Pex 16x2mm matná vínová Int16LXZ na otázku
Kompletní designová termostatická sada Integra středová levá, připojení Cu 15x1mm matná vínová Int16PCS na otázku
Kompletní designová termostatická sada Integra středová levá, připojení Pex-Al-Pex 16x2mm matná vínová Int16PXS na otázku
Kompletní designová termostatická sada Integra středová pravá, připojení Cu 15x1mm matná vínová Int16LCS na otázku
Kompletní designová termostatická sada Integra středová pravá připojení Pex-Al-Pex 16x2mm matná vínová Int16LXS na otázku

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

Základní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm



Kompletní sada obsahuje:

1x Ventil Integra dané barvy

1x Regulační šroubení Integra dané barvy

1x Termostatickou hlavici kuželového tvaru dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / svěrná spojka Pex-Al-Pex 16×2
DN 15 / svěrná spojka Cu 15×1
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 20 kPa
Max. uzatvárací diferenčný tlak 60 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Nejbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Kúpeľňové trúbkové vykurovacie telesá - rebríky s požiadavkom na osadenie elektrickej vykurovacej tyče

Obvyklý zpôsob použitia

Designový termostatický ventil osadený termostatickou hlavicou spolu s regulačným šróbením INTEGRA slúži pre pripojenie vykurovacieho telesa so stredovým pripojením k rozvodu a súčastnej priamej inštalácii elektrickej vykurovacej tyče do telesa.

Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb a veťmi jednoduché osadenie vykurovacej tyče umožňuje použitie v priestoroch s vysokými nárokmi na design, typicky v kúpeľniach.

Termostatický ventil ovládaný termostatickou hlavicou Prestige umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbenie umožňuje nastavenie max. pracovnej Kv hodnoty.

Termostatický ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.

Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.
