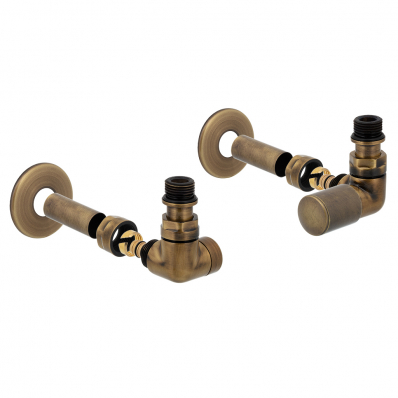

Designová radiátorová sada VISION stranová - mosaz patina

Designová radiátorová sada VISION stranová - mosaz patina

Designový radiátorový ventil osadený ručnou hlavicou v sade s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu.

Oblasť použitia:

  • Priestory s vysokým nárokom na design, najmä kúpeľne
  • Doskové vykurovacie telesá so spodným krajným pripojením
  • Trúbkové kúpeľňové vykurovacie telesá (rebríky) so spodným krajným pripojením

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Varianty Popis Použitie
Designová radiátorová sada VISION stranová - mosaz patina

Designová radiátorová sada VISION stranová - mosaz patina

Dopyt po produkte

Varianty

Varianta produktu farba Obj. číslo Cena bez DPH BIM DWG
Základní designová radiátorová sada Vision stranová levá, připojení Cu 15x1mm mosaz patina Vir11LCZ na otázku
Základní designová radiátorová sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm mosaz patina Vir11LXZ na otázku
Základní designová radiátorová sada Vision stranová pravá, připojení Cu 15x1mm mosaz patina Vir11PCZ na otázku
Základní designová radiátorová sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm mosaz patina Vir11PXZ na otázku
Kompletní designová radiátorová sada Vision stranová levá, připojení Cu 15x1mm mosaz patina Vir11LCK na otázku
Kompletní designová radiátorová sada Vision stranová levá, připojení Pex-Al-Pex 16x2mm mosaz patina Vir11LXK na otázku
Kompletní designová radiátorová sada Vision stranová pravá, připojení Cu 15x1mm mosaz patina Vir11PCK na otázku
Kompletní designová radiátorová sada Vision stranová pravá připojení Pex-Al-Pex 16x2mm mosaz patina Vir11PXK na otázku

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

Základní sada obsahuje:

1x Radiátorový ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Ruční hlavici  dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm



Kompletní sada obsahuje:

1x Radiátorový ventil VISION dané barvy

1x Regulační šroubení VISION dané barvy

1x Ruční hlavici  dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / svorná spojka Pex-Al-Pex 16×2
DN 15 / svorná spojka Cu 15×1
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 20 kPa
Max. uzatvárací diferenčný tlak 60 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Najbežnejšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Doskové vykurovacie telesá
  • Kúpeľňové trúbkové vykurovacie telesá - rebríky

Obvyklý spôsob použitia

Designový ventil osadený ručnou hlavicou spolu s regulačným šróbením VISION slúži pre pripojenie vykurovacieho telesa so spodným krajným pripojením k rozvodu vykurovania.

  • Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb umožňuje použitie v priestoroch s vysokými nárokmi na design, najmä v kúpeľniach
  • Ventil aj regulačné šróbenie sú na strane pripojenia do rozvodu zakončené svornou spojkou Cu 15×1 mm alebo Pex-Al-Pex 16×2 mm.
  • Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Připojenie na rozvod vykurovania:
