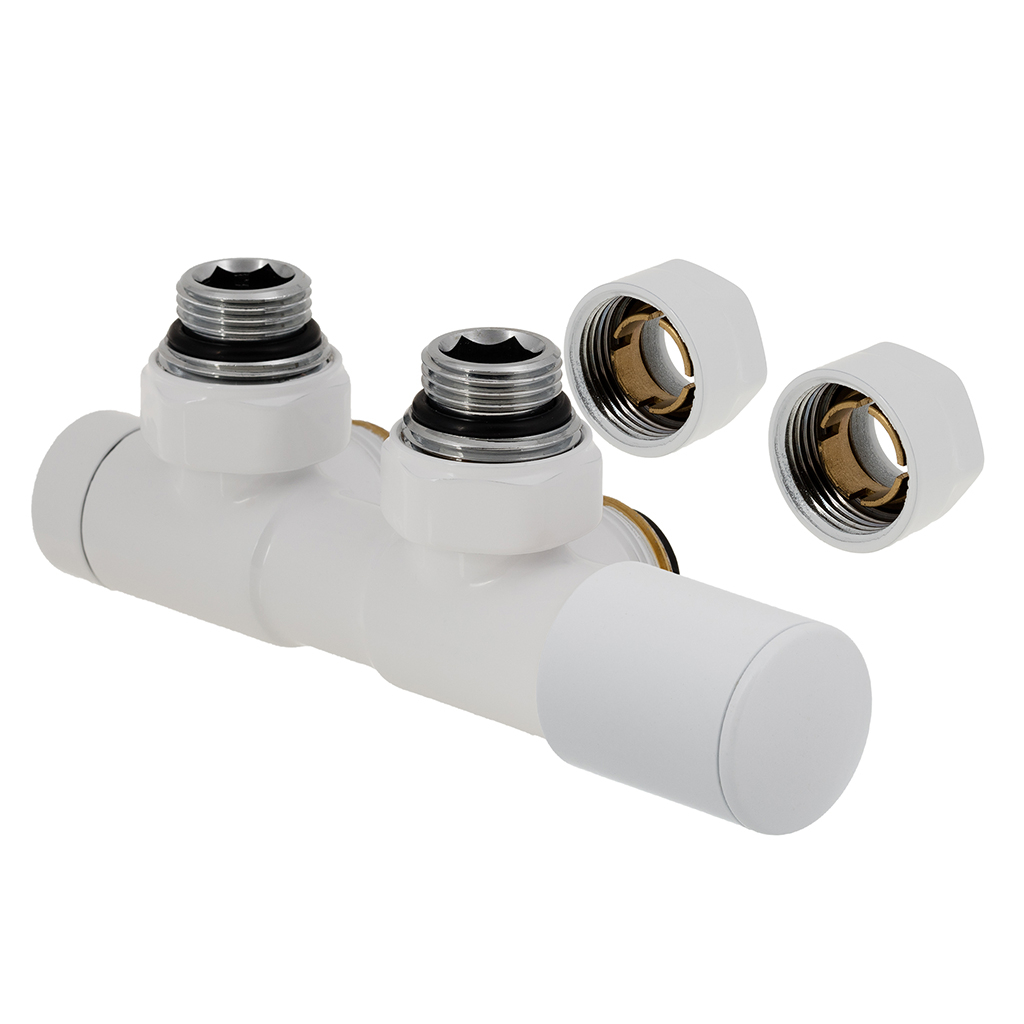

Designová radiátorová sada TWINS - bílá

Designová radiátorová sada TWINS - bílá

Designové připojovací uzavíratelné radiátorové šroubení s integrovaným ventilem s ruční hlavicí. Na výběr ze 20ti barevných provedení.

Všechny viditelné části sady (ventil, hlavice, svěrné spojky, krytky dopojovacích trubek i průchodu stěnou) jsou v dané barvě - obrázky barevných variant, kde je hlavice v dané barvě a zbytek vyobrazen schematicky, jsou tedy pouze ilustrativní a i u nich platí, že celá sada je ve skutečnosti v dané barvě .

Levé provedení: Ruční hlavice vlevo při čelním pohledu na otopné těleso

Pravé provedení: Ruční hlavice vpravo při čelním pohledu na otopné těleso

Oblast použití:

  • Prostory s vysokým nárokem na design, zejména koupelny
  • Desková otopná tělesa se spodním připojením s roztečí portů 50 mm
  • Trubková koupelnová otopná tělesa (žebříky) se spodním připojením s roztečí portů 50 mm

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Designová radiátorová sada TWINS - bílá

Designová radiátorová sada TWINS - bílá

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu farba Obj. číslo Cena bez DPH BIM DWG
Základní designová radiátorová sada Twins levá, připojení Cu 15x1mm bílá Twr06LCZ na otázku
Základní designová radiátorová sada Twins levá, připojení Pex-Al-Pex 16x2mm bílá Twr06LXZ na otázku
Základní designová radiátorová sada Twins pravá, připojení Cu 15x1mm bílá Twr06PCZ na otázku
Základní designová radiátorová sada Twins pravá připojení Pex-Al-Pex 16x2mm bílá Twr06PXZ na otázku
Kompletní designová radiátorová sada Twins levá, připojení Cu 15x1mm bílá Twr06LCK na otázku
Kompletní designová radiátorová sada Twins levá, připojení Pex-Al-Pex 16x2mm bílá Twr06LXK na otázku
Kompletní designová radiátorová sada Twins pravá, připojení Cu 15x1mm bílá Twr06PCK na otázku
Kompletní designová radiátorová sada Twins pravá připojení Pex-Al-Pex 16x2mm bílá Twr06PXK na otázku
Základní designová radiátorová sada Twins levá, připojení Cu 15x1mm černá Twr24LCZ na otázku

Popis

Všechny viditelné části sady (tedy nejen hlavice) jsou v dané barvě

Základní sada obsahuje:

1x Ventil TWINS dané barvy

1x Ruční hlavici dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm



Kompletní sada obsahuje:

1x Ventil TWINS dané barby

1x Ruční hlavici dané barvy

2x Redukci 1/2" / 3/4"

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2m

1x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15–20 / EK (eurokonus)
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 25 kPa
Max. uzatvárací diferenčný tlak 100 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šrúbenia: mosadz
Tesnenie: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Najbežnějšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Kúpeľňové trúbkové vykurovacie telesá - rebríky
  • Doskové vykurovacie telesá

Obvyklý zpôsob použitia

Pripojovacie uzatvárateľné radiátorové šróbenie TWINS s integrovaným ventilom a ručnou hlavicou slúži pre pripojenie doskových alebo trúbkových vykurovacích telies so spodným pripojením k rozvodu vykurovania.

  • Kvalitná povrchová úprava v jednej z dvanástich dostupných farieb umožňuje použitie v priestoroch s vysokými nárokmi na design, najmä v kúpeľniach
  • Na strane rozvodu je šróbenie zakončené závitom ¾” Eurokonus, a je ho tak možné pripojiť na hlavný rozvod pomocou svorných spojok.
  • Užitočnou funkciou je možnosť uzavretia pri výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.

Pripojenie na rozvod vykurovania:

Ľavé prevedenie:

Ručná hlavica vľavo pri čelnom pohľade na vykurovacie teleso

Pravé provedenie:

Ručná hlavica vpravo pri čelnom pohľade na vykurovacie teleso
