Designová čtyřhranná termostatická sada SQUARE stranová - černá

Designová čtyřhranná termostatická sada SQUARE stranová - černá

Designový termostatický ventil v štvorhrannom prevedení osadený termostatickou hlavicou v sade so štvorhranným regulačním šróbením SQUARE v stranovom prevedení slúži pre pripojenie vykurovacieho telesa zo štvorhranných profilov k rozvodu.

Oblasť použitia:

Priestory s vysokým nárokom na design, najmä kúpeľne

Trúbkové kúpeľňové vykurovacie telesá (rebríky) zo štvorhranných profilov so spodným stranovým pripojením.

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Designová čtyřhranná termostatická sada SQUARE stranová - černá

Designová čtyřhranná termostatická sada SQUARE stranová - černá

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu barva Obj. číslo Cena bez DPH BIM DWG
Základná designová štvorhranná termostatická sada SQUARE stranová, pripojenie Cu 15x1mm čierna Sq24CZ 104,60 €
Základná designová štvorhranná termostatická sada SQUARE stranová, pripojenie Pex-Al-Pex 16x2mm čierna Sq24XZ 104,60 €
Kompletná designová štvorhranná termostatická sada SQUARE stranová, pripojenie Cu 15x1mm čierna Sq24CK 130,17 €
Kompletná designová štvorhranná termostatická sada SQUARE stranová, pripojenie Pex-Al-Pex 16x2mm čierna Sq24XK 130,17 €

Popis

Základní sada obsahuje:

1x Termostatický ventil Square dané barvy

1x Termostatickou hlavici Prestige dané barvy

1x Ruční ventil (šroubení) Square dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

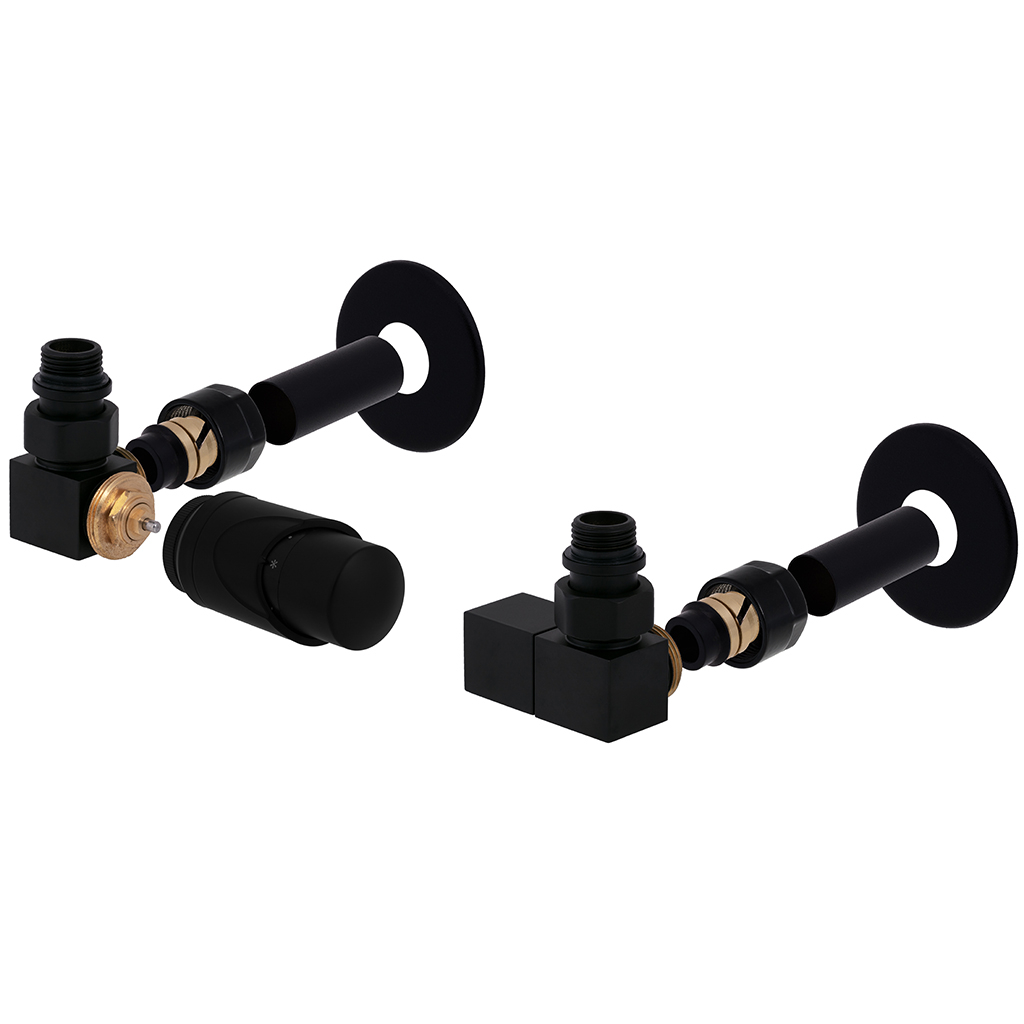

Kompletní sada obsahuje:

1x Termostatický ventil Square dané barvy

1x Termostatickou hlavici Prestige dané barvy

1x Ruční ventil (šroubení) Square dané barvy

2x Svěrnou spojku Cu 15x1mm nebo Pel-Al-Pex 16x2mm

2x Krytku průchodu stěnou nebo podlahou v dané barvě

2x Krytku dopojovací trubky v dané barvě

Rozmery DN 15 / EK (eurokonus)
Menovitý tlak PN 10
Max. pracovný diferenčný tlak 25 kPa
Max. uzatvárací diferenčný tlak 100 kPa
Max. pracovná teplota 120 °C
Min. pracovná teplota 0 °C
Materiál
Telo šróbenia: mosadz
Tesnení: EPDM
Pružina: nerez
Povrchová úprava galvanické pokovenie / prášková farba

Použitie

Najbežnějšie použitie v rozvode vykurovania s týmito spotrebičmi:

  • Kúpeľňové trúbkové vykurovacie telesá - rebríky

Obvyklý zpôsob použitia

Designový termostatický ventil Square osadený termostatickou hlavicou v sade so štvorhranným regulačním šróbením SQUARE v stranovom prevedení slúži pre pripojenie vykurovacieho telesa zo štvorhranných profilov k rozvodu.

Pripojenie Square na rozvod vykurovania:

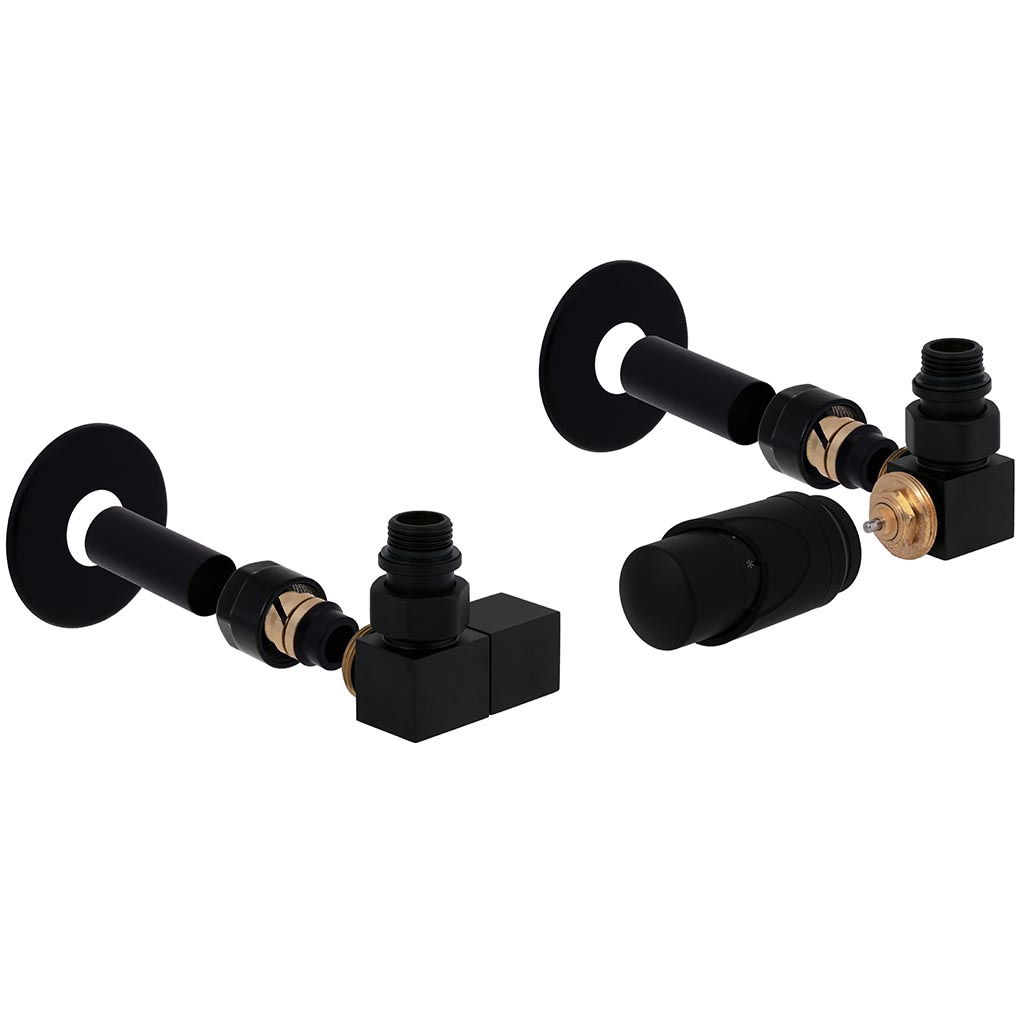

Na mieste inštalácie je možné prestaviť ľavé / pravé pripojenie - hlavica vľavo / hlavica vpravo
