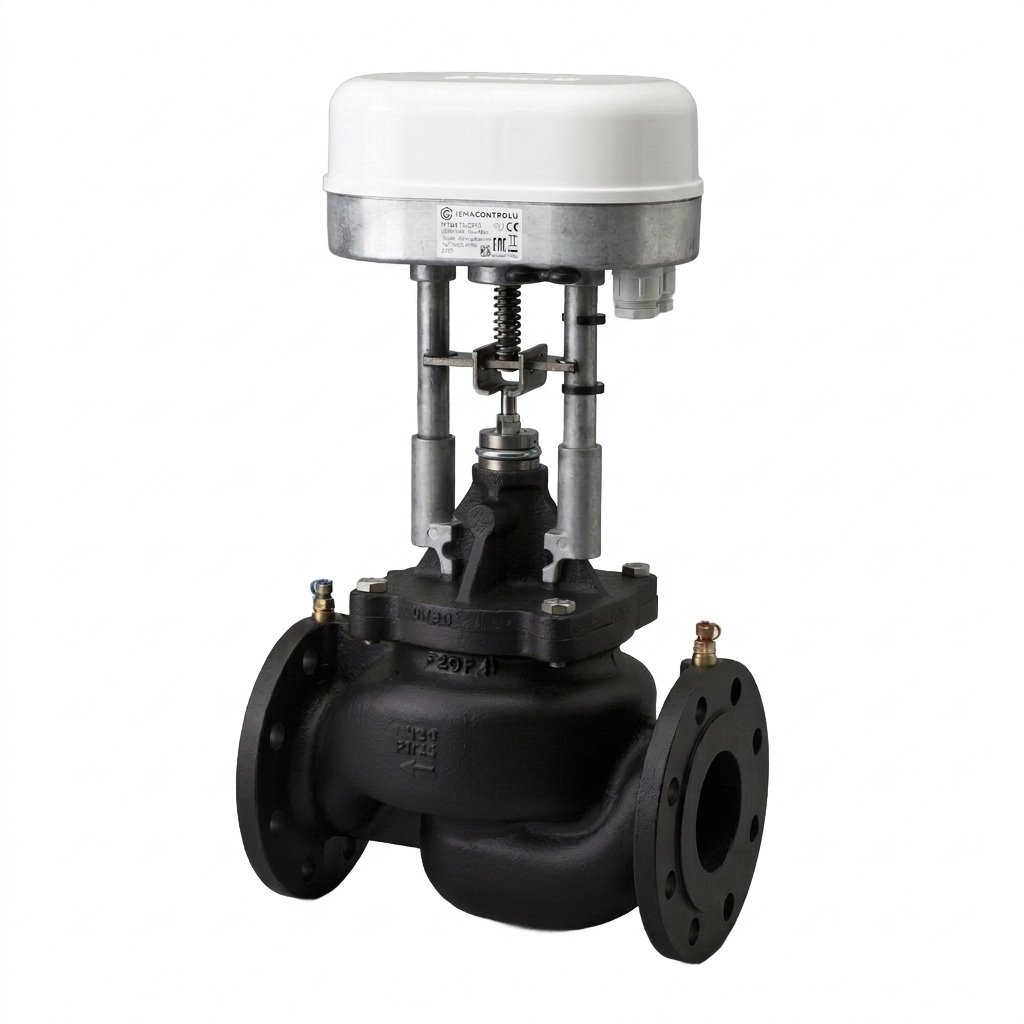

Tlakovo nezávislé 2-cestné regulačné ventily Optima Compact Flange, PN 16

Tlakovo nezávislé 2-cestné regulačné ventily Optima Compact Flange, PN 16

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištění hydraulické stability rozvodu. Jsou k dispozici v DN 50–300 a tlakové třídě PN 16.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Soustavy centralizovaného zásobování teplem

Podívejte se jak Optima Compact pracuje - odkaz na animaci

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy
Tlakovo nezávislé 2-cestné regulačné ventily Optima Compact Flange, PN 16

Tlakovo nezávislé 2-cestné regulačné ventily Optima Compact Flange, PN 16

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu rozsah prietoku (m3/h) Obj. číslo Cena bez DPH BIM DWG
Optima Compact Flange DN 50LF PN 16 2,48–15 53-1200 912,27 € 2018 2019 CAD
Optima Compact Flange DN 50HF PN 16 3,92–24 53-1210 1 133,75 € 2018 2019 CAD
Optima Compact Flange DN 65LF PN 16 4,38–25 53-1201 1 206,02 € 2018 2019 CAD
Optima Compact Flange DN 65HF PN 16 5,95–35 53-1211 1 303,18 € 2018 2019 CAD
Optima Compact Flange DN 80LF PN 16 5,34–34 53-1202 1 441,14 € 2018 2019 CAD
Optima Compact Flange DN 80HF PN 16 7,02–43 53-1212 1 590,11 € 2018 2019 CAD
Optima Compact Flange DN 100LF PN 16 12,1–68 53-1203 2 243,41 € 2018 2019 CAD
Optima Compact Flange DN 100HF PN 16 14,8–90 53-1213 2 619,32 € 2018 2019 CAD
Optima Compact Flange DN 125LF PN 16 18,5–110 53-1204 3 861,70 € 2018 2019 CAD
Optima Compact Flange DN 125HF PN 16 23–135 53-1214 4 135,45 € 2018 2019 CAD
Optima Compact Flange DN 150LF PN 16 25–148 53-1205 6 544,32 € 2018 2019 CAD
Optima Compact Flange DN 150HF PN 16 32–195 53-1215 6 967,50 € 2018 2019 CAD
Optima Compact Flange DN 200LF PN 16 95–210 53-1206 8 623,86 € 2018 2019 CAD
Optima Compact Flange DN 200HF PN 16 130–280 53-1216 9 244,66 € 2018 2019 CAD
Optima Compact Flange DN 250LF PN 16 190–475 53-1207 na otázku 2018 2019 CAD
Optima Compact Flange DN 250HF PN 16 245–600 53-1217 na otázku 2018 2019 CAD
Optima Compact Flange DN 300LF PN 16 190–475 53-1208 na otázku 2018 2019 CAD
Optima Compact Flange DN 300HF PN 16 245–600 53-1218 na otázku 2018 2019 CAD

Popis

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou přírubové armatury určené pro regulaci výkonu velkých spotřebičů, a zároveň pro zajištěný hydraulické stability rozvodu.

Jedná se o sdružení 3 armatur v jednu:

  • 2-cestný regulační ventil (možnost havarijní funkce)
  • automatický vyvažovací ventil
  • regulátor tlakové diference udržující konstantní tlakovou ztrátu na regulační kuželce 2-cestného regulačního ventilu

Hlavní výhody:

  • Konstantní tlaková ztráta na regulační kuželce
  • Autorita regulace A=1 nezávislá na nastavení omezovače průtoku i na měnících se
  • Nastavení omezovače průtoku nemá vliv na pracovní zdvih regulační kuželky - pro vlastní regulaci je vždy k dispozici plný pracovní zdvih
  • Velký výběr ovládacích pohonů včetně pohonů s havarijní funkcí pro všechny dimenze

Tlakově nezávislé 2-cestné regulační ventily Optima Compact Flange jsou ideální regulační ventily pro velké spotřebiče v soustavách s proměnným průtokem.

Oblast použití:

  • Rozvody vytápění a chlazení
  • Soustavy centralizovaného zásobování teplem (pohony s havarijní funkcí)

Funkce:

  • Regulace výkonu spotřebiče změnou průtoku
  • Přednastavení nominálního průtoku okruhem spotřebiče
  • Měření průtoku, tlaku a teploty
  • Uzavírání
Rozměry DN 50–300
Jmenovitý tlak PN 16
Max. pracovní teplota DN 50–125: 120 °C
DN 150–300: 110 °C
Min. pracovní teplota 0 °C
Max. diferenční tlak 800 kPa
Max. uzavírací tlak 800 kPa
Materiál
Tělo ventilu: PN 16 litina GJL-250
Membrána: HNBR
O-kroužky a těsnění: EPDM
Pružina: nerezavějící ocel
Značení
Tělo ventilu: směr průtoku, DN, PN

Použitie

Typické použití

  • Velké spotřebiče v soustavě s proměnným průtokem - typicky VZT jednotky.
  • Předávací stanice tepla v soustavách CZT s konstrukčním tlakem PN 16 - s použitím pohonů s havarijní funkcí
  • Směšovací uzly s tlakově nezávislým vstupem

Možnosti použití

Optima Compact Flange na vstupu do většího spotřebiče

  • regulace výkonu spotřebiče změnou průtoku
  • omezení max. průtoku daným spotřebičem
  • vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
  • kompletní diagnostika v místě instalace

Optima Compact Flange na primární straně předávací stanice tepla

  • regulace výkonu okruhu vytápění / okruhu přípravy teplé vody
  • omezení max. průtoku daným okruhem
  • vysoká autorita regulace i při měnící se dispoziční tlakové diferenci
  • při použití ovládacího pohonu s havarijní funkcí plní i funkci havarijního ventilu

Optima Compact Flange na primární straně směšovacího uzlu

  • regulace výkonu sekundární strany uzlu
  • omezení max. průtoku primární stranou uzlu
  • vysoká autorita regulace i při měnící se dispoziční tlakové diference
