Termoelektrické pohony MVX, on/off regulácia

MVX 22 jsou termoelektrické ovládací pohony s napájením 230 V, NC (bez napětí zavřeno) určené pro ovládání regulačních ventilů VSX, VMX a VTX.

MVX 42 jsou termoelektrické ovládací pohony s napájením 24 V, NC (bez napětí zavřeno) určené pro ovládání regulačních ventilů VSX, VMX a VTX.

MVX 22 - NC bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu
MVX 42 - NC bez napětí není pohyblivá část pohonu v kontaktu s dříkem ventilu a zpětná pružina ventilu dřík vysouvá ven z ventilu

Použití:

2-cestné regulační ventily VSX
3-cestné regulační ventily VMX
3-cestné regulační ventily s obtokem VTX

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Termoelektrické pohony MVX, on/off regulácia

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	sila	Obj. číslo	Cena bez DPH	BIM	DWG
Termoelektrický pohon MVX 22, 230 V, NC, kabel 2 m	140 N	MVX22	26,82 €
Termoelektrický pohon MVX 42, 24 V, NC, kabel 2 m	140 N	MVX42	26,82 €

Popis

Termoelektrické ovládací pohony MVX 22 a MVX 42 jsou tiché a spolehlivé ovládací pohony určené pro ovládání ventilů menších koncových spotřebičů jako např. fancoily, chladicí trámy, indukční jednotky, dveřní clony, teplovzdušné jednotky atp.

Použití:

2-cestné regulační ventily VSX DN 15–20, Kvs 0,25–6,0
3-cestné regulační ventily VMX DN 15–20, Kvs 0,25–6,0
3-cestné regulační ventily s obtokem VTX DN 15–20, Kvs 0,25–6,0

Funkce:

Regulace výkonu spotřebiče systémem otevřeno / zavřeno
Možnost bezpečného uzavření ovládaného ventilu při výpadku napětí

Připojení	M30×1,5
Max.pracovní zdvih	2,5 mm
Doba přestavení	250–400 s
Krytí	IP 44
Pracovní teplota	2–50 °C
Regulace	on/off NC
Značení	typ, napájení, příkon, CE

Použitie

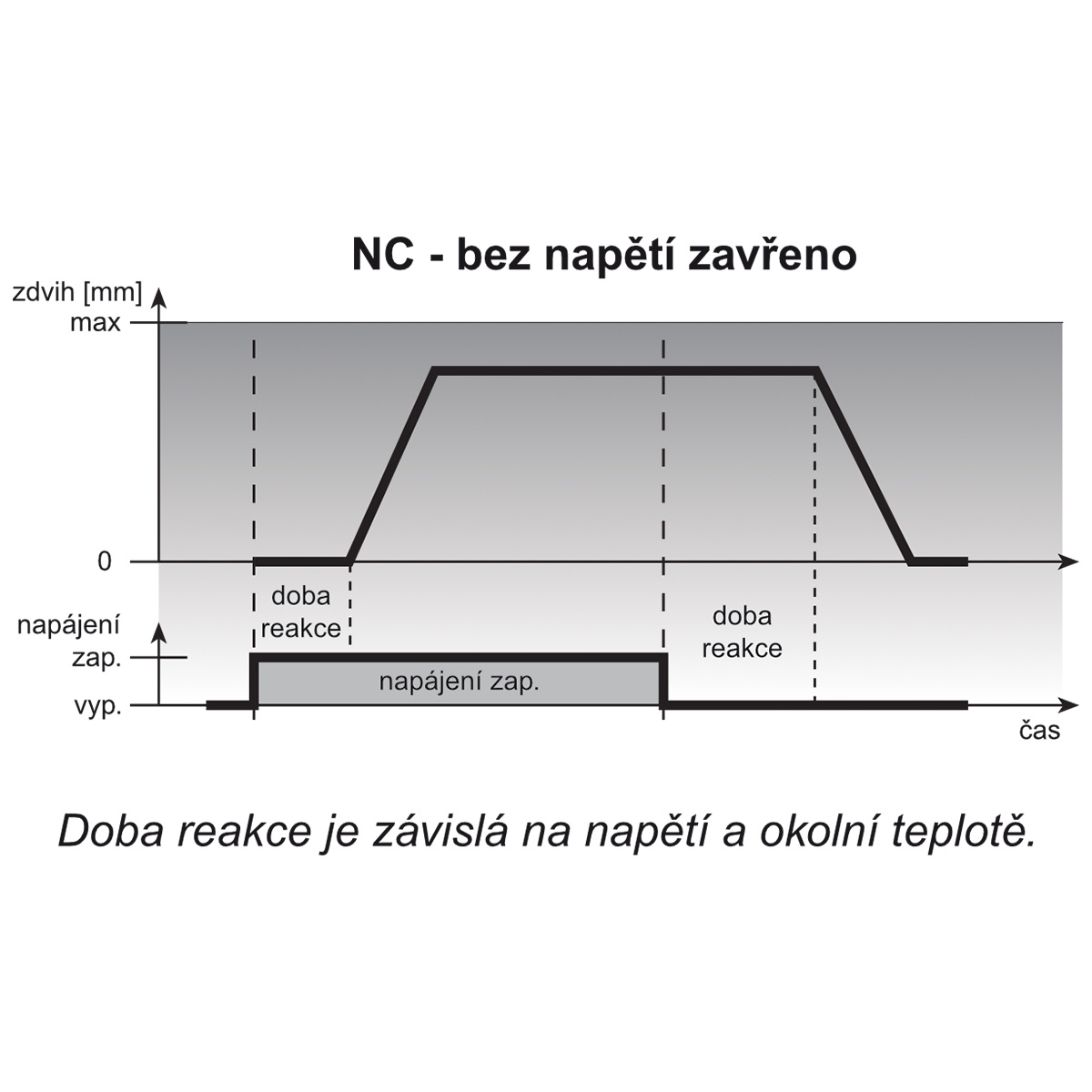

Použití termoelektrických pohonů NC - bez napětí “zavřeno”

Nejběžnější použití pohonů MVX 22 a MVX 42 je jejich instalace na regulačních ventilech VSX, VMX a VTX v systémech vytápění i chlazení.

Bez napěťového signálu není pohyblivá část pohonu v kontaktu s dříkem ventilu, zpětná pružina 2-cestného ventilu VSX jej uzavírá. Zpětná pružina 3-cestných ventilů VMX a VTX uzavírá port A a otevírá port zkratu B. Po aktivaci napěťového signálu se pohony MVX chovají následovně:

Po aktivaci napěťového signálu (pokyn “otevři”) se začne ohřívat WAX čidlo. V závislosti na okolní teplotě toto nahřívání na provozní teplotu může trvat až několik desítek sekund, po kterých začne pohon otevírat ventil.
Tepelnou roztažností WAX čidla začne pohon plynule otevírat ventil až do polohy “otevřeno”.
Ventil je udržovaný otevřený, dokud je pohon MVX pod napětím.
Po odpojení napětí (pokyn “zavři”) začne pohon po uplynutí reakční doby ventil plynule zavírat.
Zpětná pružina ventilu udržuje ventil uzavřený až do dalšího pokynu “otevři”, tedy do přivedení napěťového signálu.
