Připojovací sady Modula s tlakově nezávislými 2-cestnými regulačními ventily
Tlakově nezávislé připojovací sady Modula slouží k připojení malých a středně velkých spotřebičů a sdružují všechny potřebné funkce v jednom výrobku - připojení spotřebiče, regulace jeho výkonu, filtrace, měření, uzavírání, proplach, vypouštění, servisní odstavení
Oblast použití:
- Rozvody vytápění a chlazení
- Připojení spotřebičů do rozvodu - typicky fancoilů, dveřních clon, teplovzdušných jednotek, chladícíh trámů atp.
Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.
Připojovací sady Modula s tlakově nezávislými 2-cestnými regulačními ventily
Dopyt po produkteNa stiahnutie
Varianty
| Varianta produktu | Rozsah prietoku (l/h) | Obj. číslo | Cena bez DPH | BIM | DWG |
|---|---|---|---|---|---|
| Modula DN 15 levé provedení, pracovní zdvih 2,5mm | 30-200 | 5871J1LA | na otázku | CAD STEP | |
| Modula DN 15 pravé provedení, pracovní zdvih 2,5mm | 30-200 | 587191LA | na otázku | CAD STEP | |
| Modula DN 15 levé provedení, pracovní zdvih 2,5mm | 100-575 | 5871J1HA | na otázku | CAD STEP | |
| Modula DN 15 pravé provedení, pracovní zdvih 2,5mm | 100-575 | 587191HA | na otázku | CAD STEP | |
| Modula DN 15 levé provedení, pracovní zdvih 5mm | 220-1330 | 5871J1HC | na otázku | CAD STEP | |
| Modula DN 15 pravé provedení, pracovní zdvih 5mm | 220-1330 | 587191HC | na otázku | CAD STEP | |
| Modula DN 20 levé provedení, pracovní zdvih 5mm | 220-1330 | 5872J1HC | na otázku | CAD STEP | |
| Modula DN 20 pravé provedení, pracovní zdvih 5mm | 220-1330 | 587291HC | na otázku | CAD STEP | |
| Modula DN 20 levé provedení, pracovní zdvih 5,5mm | 300-1800 | 5872J1HD | na otázku | CAD STEP | |
| Modula DN 20 pravé provedení, pracovní zdvih 5,5mm | 300-1800 | 587291HD | na otázku | CAD STEP | |
| Modula DN 25 levé provedení, pracovní zdvih 5,5mm | 600-3609 | 5873J1HD | na otázku | CAD STEP | |
| Modula DN 25 pravé provedení, pracovní zdvih 5,5mm | 600-3609 | 587391HD | na otázku | CAD STEP |
Popis
Tlakově nezávislé připojovací sady Modula slouží k připojení zejména fancolilů, chladících trámů, teplovzdušných vytápěcích jednotek a obdobných zařízení s topným / chladícím výkonem v řádu jednotek nebo nižších desítek kW k rozvodu.
Hlavní výhody:
- Malé rozměry, kompaktní tvar a mnoho funkcí v jednom

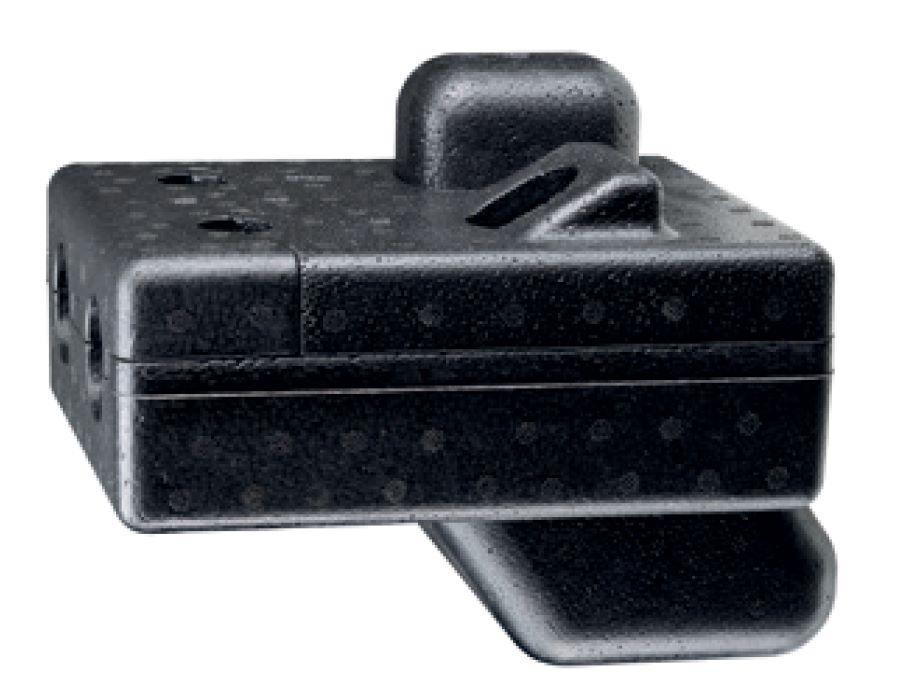

- Snadná tepelná izololace - izolační pouzdro vhodné pro vytápění i chlazení je volitelné příslušenství
- Konstantní tlaková ztráta na regulační kuželce integrovaného tlakově nezávislého 2-cestného regulačního ventil = vysoká autorita
Oblast použití:
- Rozvody vytápění a chlazení
- Připojení spotřebičů do rozvodu - typicky fancoilů, dveřních clon, teplovzdušných jednotek, chladícíh trámů atp.
Funkce:
- Připojení spotřebiče k rozvodu
- Regulace výkonu spotřebiče změnou průtoku
- Zachycení mechanických nečistot z rozvodu přímo na vstupu do výměníku spotřebiče
- Měření tlakové ztráty okruhu spotřebiče
- Měření / ověření průtoku spotřebičem
- Uzavírání / servisní odstavení spotřebiče
- Proplach soustavy s odstaveným spotřebičem (je tedy možné provést prvotní propláchnutí rozvodu aniž by voda protékala výměníkem již připojeného spotřebiče - nebude se proto zanášet ani výmeník spotřebiče ani jemu předřazený filtr)
- Vypouštění
| Rozměry | DN 15–25 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Jmenovitý tlak | PN 16 | ||||||||||||||
| Max. pracovní teplota | 120 °C (s izolačním pouzdrem 90 °C) | ||||||||||||||
| Min. pracovní teplota | 0 °C | ||||||||||||||
| Max. diferenční tlak | 600 kPa | ||||||||||||||
| Max. uzavírací tlak | 1000 kPa | ||||||||||||||
| Materiál |
| ||||||||||||||
| Značení |
|
Použitie
Typické použití
Tlakově nezávislé připojovací sady Modula slouží k připojení zejména fancolilů, chladících trámů, teplovzdušných vytápěcích jednotek a obdobných zařízení s topným / chladícím výkonem v řádu jednotek nebo nižších desítek kW k rozvodu.
Uzavření okruhu spotřebiče a proplach systému obtokem před spotřebičem - při prvotním proplachu, kdy je v systému nejvíc mechanických nečistot, neprotéká voda výměníkem spotřeniče, ale obtokem před ním. Nedochází proto k zanesení nečistotami ani výměníku spotřebiče ani síta filtru v sadě Modula.
Provozní stav - topná / chladící voda protéká nejprve filtrem, poté výměníkem spotřebiče a integrovaným tlakově nezávislým 2-cestným regulačním ventilem. Osazené měřící vsuvky umožňují měřit jak tlakovou ztrátu spotřebiče, tak průtok okruhem spotřebiče.
Proplach výměníku spotřebiče zpátečkou s možností vypuštění přes vypouštěcí nástavec v odkalovacím šroubu filtru
Proplach integrovaného filtru - čištění síta proplachem, vypuštění v něm zachycených nečistot
Uzavření okruhu spotřebiče - odstavení spotřebiče, servis. Voda neprotéká ani okruhem spotřebiče ani obtokem před ním.
