Nízkoprofilové vysokotlaké 2-trubkové fancoily Carisma CSS-ECM s externím tlakem až 300Pa

Vysokotlaký nízkoodporový fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10 V) pro kanálovou instalaci. Fancoil je k dispozici ve třech velikostech vždy s jedním 3-řadým výměníkem určeným jak pro vytápění, tak pro chlazení. Maximální externí tlak až 300Pa.

Oblast použití:

Administrativní budovy
Hotely
Bytové domy s rozvody chlazení

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo

Nízkoprofilové vysokotlaké 2-trubkové fancoily Carisma CSS-ECM s externím tlakem až 300Pa

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Chladiaci výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Nízkoprofilový vysokotlaký fancoil Carisma CSS-ECM 13 (2-trubkové provedení, 3-řadý výměník)	3,20 kW	0059001	na otázku
Nízkoprofilový vysokotlaký fancoil Carisma CSS-ECM 23 (2-trubkové provedení, 3-řadý výměník)	5,60kW	0059002	na otázku
Nízkoprofilový vysokotlaký fancoil Carisma CSS-ECM 33 (3-trubkové provedení, 3-řadý výměník)	6,40kW	0059003	na otázku

Popis

Carisma CSS-ECM - externí tlak až 300Pa, světlá výška pouze 156mm

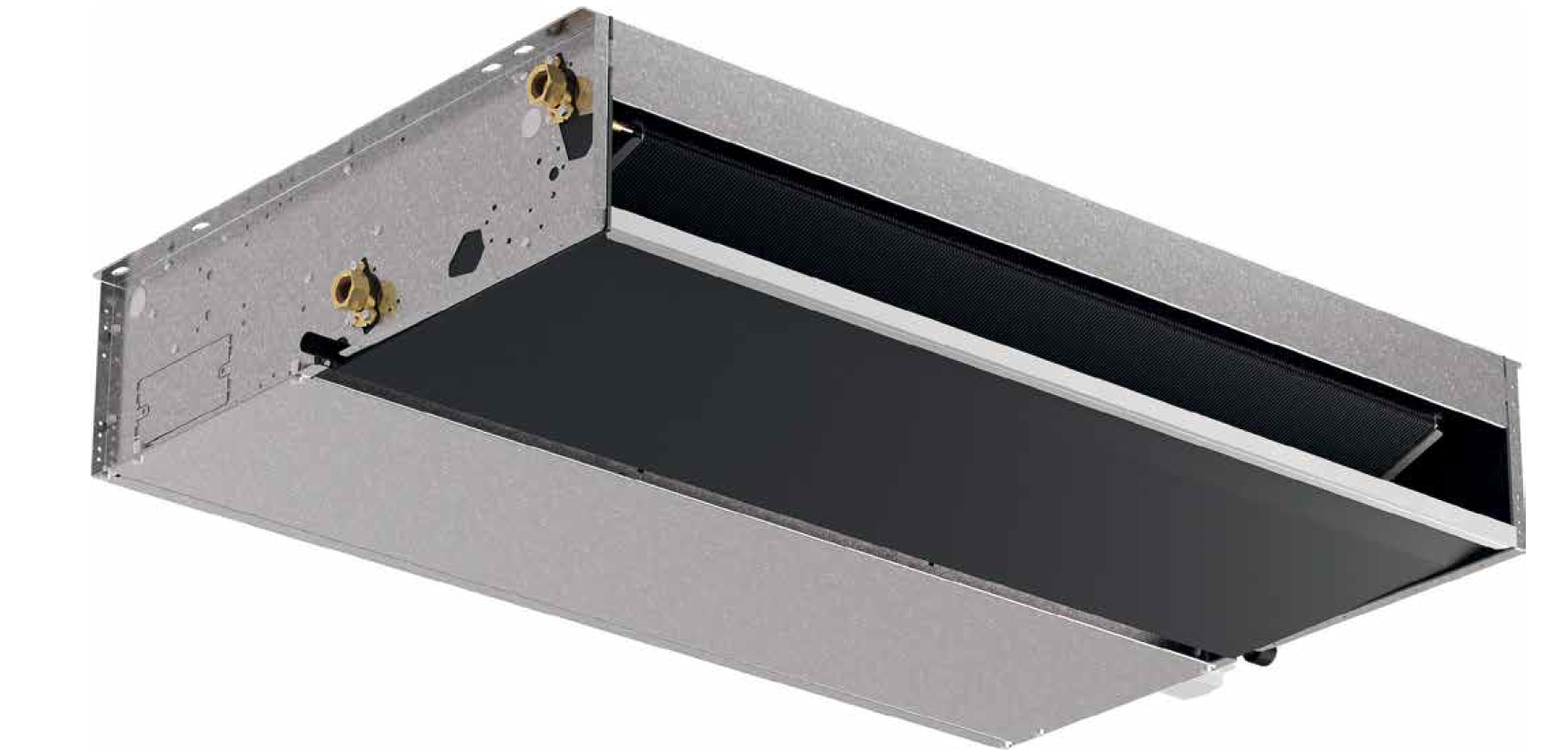

Nízkoprofilový vysokotlaký fancoil v neopláštěném provedení pro tzv. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
Světlá výška pouze 156mm (+ nutné vyspádování přídavné kondenzátní vaničky pod ventilovou sadou, pokud je použita)
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
Maximální tlaková ztráta externích příslušenství je až 300 Pa

Kombinace výměníků

3-řadý hlavní výměník pro chlazení i topení

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící či topné vody výměníkem fancoilu:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24V / 0-10V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 65–1330 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice
Bytové domy s rozvody chlazení

Rozsah chladících výkonů

530–6400 W (při 7/12/27 °C)

Rozsah vzduchových výkonů

70–1050 m³/h

Výměník

měď / hliník

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

EC spojitě řízený 0–10 V

Instalace

kanálová

Použitie

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů.

Možnosti použití:

od 2 ks v rodinném domě po 2000 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
