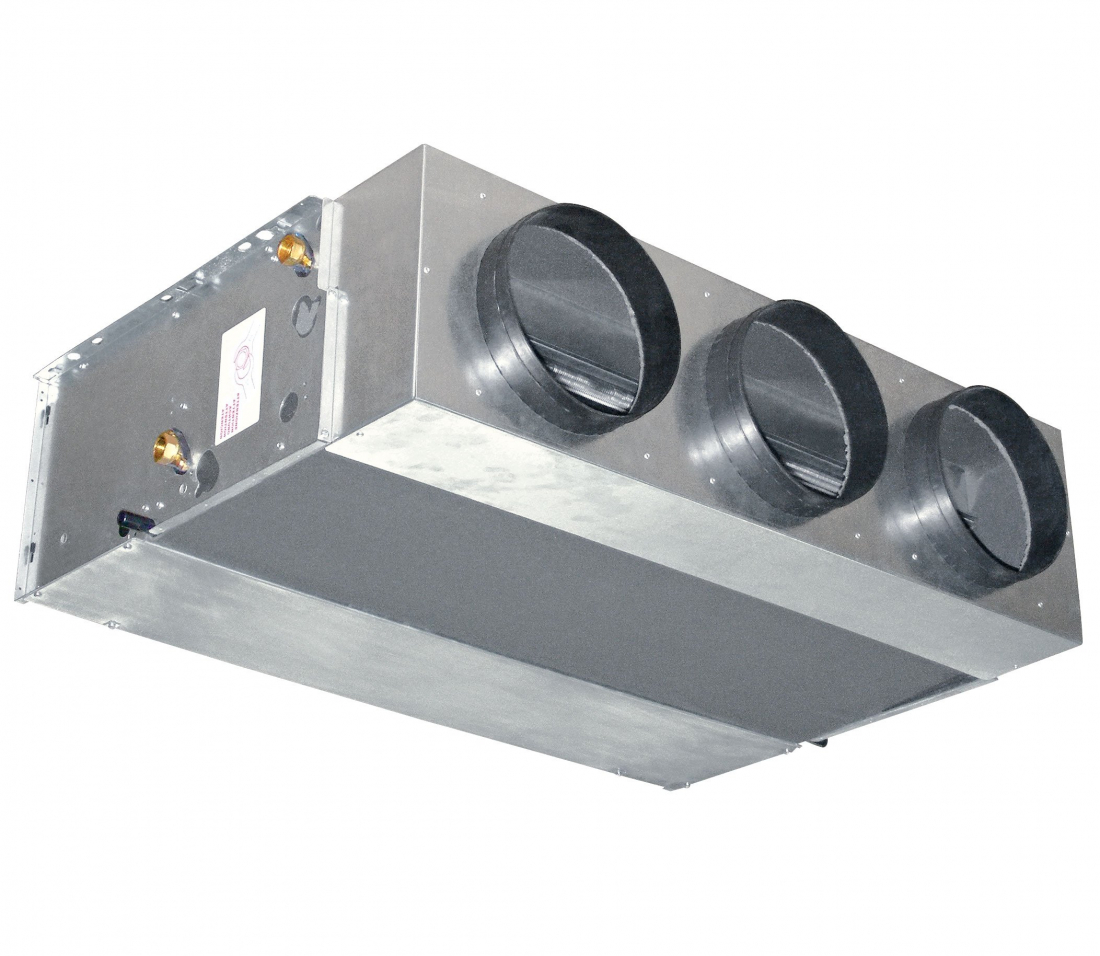

Neopláštené 2-trubkové fancoily Carisma CRSL-ECM s externým tlakom do 80Pa

Fan coil (ventilátorový konvektor) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10 V) pro kanálovou instalaci s externím tlakem do 80 Pa. Fancoil je k dispozici v šesti velikostech vždy s jedním 3-řadým nebo 4-řadým výměníkem. Maximální externí tlak 80 Pa.

Oblast použití:

Administrativní budovy
Hotely

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo

Neopláštené 2-trubkové fancoily Carisma CRSL-ECM s externým tlakom do 80Pa

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Chladiaci výkon 7/12/27°C/50Pa	Obj. číslo	Cena bez DPH
Kanálový fancoil Carisma CRSL-ECM 03 (2trubkové provedení, velikost 0, 3-řadý výměník)	1,39kW	0069400	na otázku
Kanálový fancoil Carisma CRSL-ECM 04 (2trubkové provedení, velikost 0, 4-řadý výměník)	1,55kW	0069410	na otázku
Kanálový fancoil Carisma CRSL-ECM 13 (2trubkové provedení, velikost 1, 3-řadý výměník)	1,97kW	0069401	na otázku
Kanálový fancoil Carisma CRSL-ECM 14 (2trubkové provedení, velikost 1, 4-řadý výměník)	2,17kW	0069411	na otázku
Kanálový fancoil Carisma CRSL-ECM 23 (2trubkové provedení, velikost 2, 3-řadý výměník)	3,21kW	0069402	na otázku
Kanálový fancoil Carisma CRSL-ECM 24 (2trubkové provedení, velikost 2, 4-řadý výměník)	3,79kW	0069412	na otázku
Kanálový fancoil Carisma CRSL-ECM 43 (2trubkové provedení, velikost 4, 3-řadý výměník)	4,94kW	0069404	na otázku
Kanálový fancoil Carisma CRSL-ECM 44 (2trubkové provedení, velikost 4, 4-řadý výměník)	5,34kW	0069414	na otázku
Kanálový fancoil Carisma CRSL-ECM 73 (2trubkové provedení, velikost 7, 3-řadý výměník)	6,81kW	0069407	na otázku
Kanálový fancoil Carisma CRSL-ECM 74 (2trubkové provedení, velikost 7, 4-řadý výměník)	7,46kW	0069417	na otázku
Kanálový fancoil Carisma CRSL-ECM 83 (2-trubkové provedení, velikost 8, 3-řadý výměník)	8,6 kW	0069458	na otázku
Kanálový fancoil Carisma CRSL-ECM 84 (2-trubkové provedení, velikost 8, 4-řadý výměník)	9,25 kW	0069468	na otázku

Popis

Fan coily Carisma CRSL-ECM jsou k dispozici v následujících provedeních:

Carisma CRSL-ECM - neopláštěné kanálové provedení

Fan-coil v neopláštěném provedení pro tzn. kanálovou instalaci - jednotka je umístěna v technickém podhledu, nasává vzduch ze zadní strany a čelní stranou jej vyfukuje.
Na sání a výdech je k dispozici celá řada příslušenství - nasávací a výdechové komory s kruhovými hrdly, připojovací příruby, sací a výdechové mřížky a další.
Maximální tlaková ztráta externích příslušenství je 80 Pa

Kombinace výměníků

Všechna výše uvedená provedení jsou k dispozici s následujícími kombinacemi výměníků:

3-řadý hlavní výměník
4-řadý hlavní výměník se zvýšeným výkonem pro chlazení i topení

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, 2,5, 4,0 nebo 6,0 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1800 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy
Hotely
Nemocnice

Bezsilikonové provedení bez výhrad

SILICON FREE 1

Rozsah chladících výkonů

0,85–15,8 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

120–2980 m³/h (při 0 Pa ext. tlaku)

Externí tlak

max. 80 Pa

Výměník

měď / hliník

Max. teplota topné vody

85 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

EC spojitě řízený 0–10 V

Instalace

kanálová

Použitie

Tyto fancoily jsou vhodné pro chlazení, popřípadě kombinace chlazení a topení ve všech typech objektů, které mají technický podhled a v něm vedené rozvody VZT.

Možnosti použití:

od 1 ks v rodinném domě po 500 ks ve velkém administrativním centru
od ubytovny po luxusní hotel
od jednoduché 3 stupňové regulace vestavěné ve fancoilu po sofistikovaný nadřazený řídící systém
