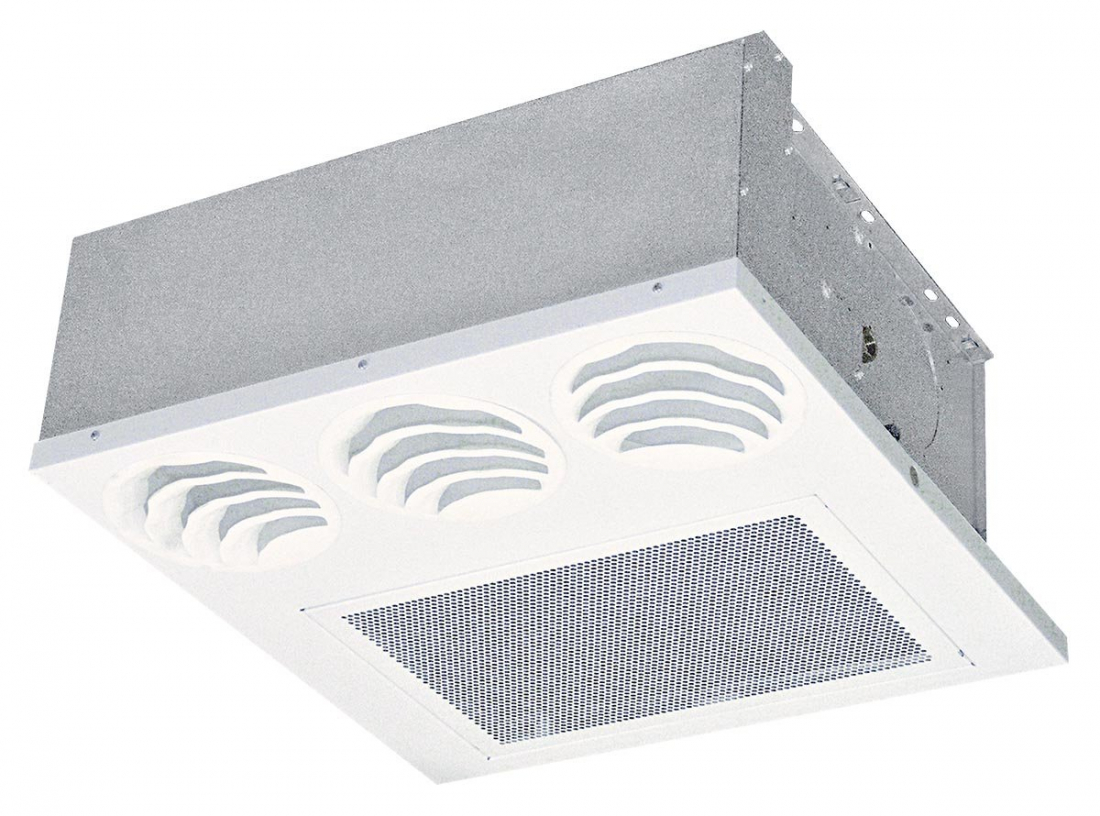

Kazetové fancoily Coanda CCN s coanda efektom

Kazetový fan coil (ventilátorový konvektor) s 6-rychlostním asynchronním motorem pro podstropní instalaci. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

Administrativní budovy
Showroomy

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Kazetové fancoily Coanda CCN s coanda efektom

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Chladiaci výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Kazetový fancoil s coanda efektem Coanda CCN 13 (2trubkové provedení, velikost 1, 3-řadý výměník) čelní deska RAL 9003	1,45kW	0064001	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 14 (2trubkové provedení, velikost 1, 4-řadý výměník) čelní deska RAL 9003	1,69kW	0064011	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 23 (2trubkové provedení, velikost 2, 3-řadý výměník) čelní deska RAL 9003	2,33kW	0064002	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 24 (2trubkové provedení, velikost 2, 4-řadý výměník) čelní deska RAL 9003	2,53kW	0064012	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 33 (2trubkové provedení, velikost 3, 3-řadý výměník) čelní deska RAL 9003	3,28kW	0064003	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 34 (2trubkové provedení, velikost 3, 4-řadý výměník) čelní deska RAL 9003	3,95kW	0064013	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 13+1 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	1,45kW	0064021	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 13+2 (4trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	1,45kW	0064041	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 14+1 (4trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	1,69kW	0064031	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 23+1 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	2,33kW	0064022	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 23+2 (4trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	2,33kW	0064042	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 24+1 (4trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	2,53kW	0064032	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 33+1 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,28kW	0064023	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 33+2 (4trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) čelní deska RAL 9003	3,28kW	0064043	na otázku
Kazetový fancoil s coanda efektem Coanda CCN 34+1 (4trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) čelní deska RAL 9003	3,95kW	0064033	na otázku

Popis

Fancoily Coanda CCN jsou k dispozici v následujících provedeních:

Coanda CCN - podstropní provedení

Fan-coil pro podstropní instalaci s výdechem vzduchu s coanda efektem
Vzduch je nasáván mřížkou na spodní straně fancoilu a vyfukován nastavitelnými difuzéry rovnoběžně s plochou stropu tak, aby proud výstupního vzduchu vytvořil coanda efekt
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem

Motory

6-asynchronní - motor má 6 rychlostí otáček, z nichž lze použít libovolné 3. Při objednávce fancoilu lze zvolit, které rychlosti mají být zapojené. Při instalaci i v průběhu provozu lze volbu změnit a použít jiné rychlosti otáček.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Administrativní budovy

Nemocnice

Showroomy

Rozsah chladících výkonů

0,88–4,36 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

140–680 m³/h

Externí tlak

max. 0 Pa

Výměník

měď / hliník

Opláštění

ocelový plech s tepelnou izolaci

Max. teplota topné vody

80 °C

Min. teplota chladící vody

5 °C

Jmenovitý tlak

PN 10

Motor

6-rychlostní asynchronní 1-fázový

Instalace

podstropní integrovaná v podhledu

Použitie

Coanda efekt

Výdechová sekce se stavitelnými, speciálně tvarovanými výdechovými vyústkami zajišťuje výdech vzduchu z fancoilu v jednom směru s coanda efektem. Tím docílíme dosah proudu výstupního vzduchu až 9 metrů a současně optimální cirkulaci vzduchu místností.
