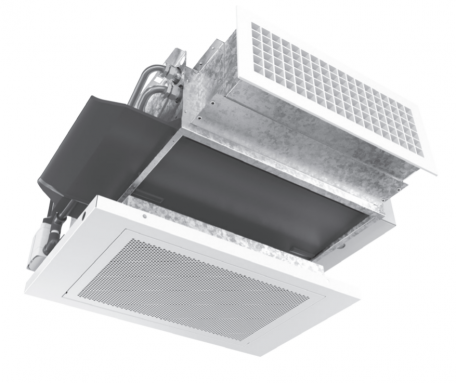

Fancoily pre hotely Coanda CCN-ECM-H

Speciální konstrukce fancoilu (ventilátorového konvektoru) s elektonicky komutovaným EC motorem (spojité řízení otáček 0-10V) pro instalaci v hotelech. Fancoil je k dispozici ve třech velikostech volitelně ve 2-trubkovém nebo 4-trubkovém provedení.

Oblast použití:

Hotely

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Varianty Popis Použitie Príslušenstvo

Fancoily pre hotely Coanda CCN-ECM-H

Dopyt po produkte

Varianty

Varianta produktu	Chladiaci výkon 7/12/27°C	Obj. číslo	Cena bez DPH
Fancoil pro hotelové použití CCN-H 13 (2-trubkové provedení, velikost 1, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	1,53 kW	64751	na otázku
Fancoil pro hotelové použití CCN-H 14 (2-trubkové provedení, velikost 1, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	1,78 kW	64761	na otázku
Fancoil pro hotelové použití CCN-H 23 (2-trubkové provedení, velikost 2, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,12 kW	64752	na otázku
Fancoil pro hotelové použití CCN-H 24 (2-trubkové provedení, velikost 2, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,46 kW	64762	na otázku
Fancoil pro hotelové použití CCN-H 33 (2-trubkové provedení, velikost 3, 3-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,71 kW	64753	na otázku
Fancoil pro hotelové použití CCN-H 34 (2-trubkové provedení, velikost 3, 4-řadý výměník) nasávací a výdechová mřížka RAL 9003	3,98 kW	64763	na otázku
Fancoil pro hotelové použití CCN-H 13+1(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,53 kW	64771	na otázku
Fancoil pro hotelové použití CCN-H 13+2(4-trubkové provedení, velikost 1, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,53 kW	64791	na otázku
Fancoil pro hotelové použití CCN-H 14+1(4-trubkové provedení, velikost 1, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	1,78 kW	64781	na otázku
Fancoil pro hotelové použití CCN-H 23+1(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,12 kW	64772	na otázku
Fancoil pro hotelové použití CCN-H 23+2(4-trubkové provedení, velikost 2, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,12 kW	64792	na otázku
Fancoil pro hotelové použití CCN-H 24+1(4-trubkové provedení, velikost 2, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,46 kW	64782	na otázku
Fancoil pro hotelové použití CCN-H 33+1(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,71 kW	64773	na otázku
Fancoil pro hotelové použití CCN-H 33+2(4-trubkové provedení, velikost 3, 3-řadý výměník chlazení 2-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,71 kW	64793	na otázku
Fancoil pro hotelové použití CCN-H 34+1(4-trubkové provedení, velikost 3, 4-řadý výměník chlazení 1-řadý výměník topení) nasávací a výdechová mřížka RAL 9003	3,98 kW	64783	na otázku

Popis

Fancoily Coanda CCN-ECM-H jsou určeny zejména pro použití v hotelových pokojích

Coanda CCN-ECM-H - instalace ve sníženém podhledu chodbičky hotelového pokoje

Fan-coil pro instalaci ve snížením podhledu vstupu do hotelového pokoje
Vzduch je nasáván odklopitelnou mřížkou s filtrem na spodní straně fancoilu a vyfukován čelem, mřížkou osazenou na teleskopickém nástavci - ideální řešení pro typickou hotelovou instalaci
Regulace probíhá pomocí běžného nástěnného regulátoru s termostatem nebo z nadřazeného řídícího systému - možnost centralizovcaného ovládání propojeného např. se sytémem vstupních karet, okenních kontaktů atp.

Motory

EC - elektronicky komutované - motor je řízen spojitým řídícím signálem 0–10 V a je tedy schopen plynule měnit otáčky dle úrovně napěťového řídícího signálu. Záleží pouze na systému MaR, jak bude v rámci tohoto rozsahu otáčky ventilátoru řídit.

Regulační ventily

Dbáme na efektivní regulaci na straně vzduchu i vody. Vedle řady nástěnných a vestavěných regulátorů máme k dispozici i následující ventilové sady pro regulaci průtoku chladící, respektive topné vody výměníkem fancoilu:

Pro hlavní výměník:

2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 1,0, 1,6, nebo 2,5 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 100–1330l /h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Pro přídavný výměník:

2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s on/off ovládacím pohonem a zatrubkováním
2-cestné regulační ventily s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 s 230 V on/off ovládacím pohonem a zatrubkováním
3-cestné regulační ventily s obtokem s Kvs volitelně 0,25, 0,4, 0,6, 1,0, nebo 1,6 se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h s on/off ovládacím pohonem a zatrubkováním
Tlakově nezávislé 2-cestné regulační ventily s celkovým rozsahem nastavení průtoku 30–575 l/h se spojitým ovládacím pohonem 24 V / 0–10 V a zatrubkováním

Oblast použití:

Hotely, penziony ....

Rozsah chladících výkonů

0,88–4,36 kW (při 7/12/27 °C)

Rozsah vzduchových výkonů

140–680 m³/h

Externí tlak

max. 0 Pa

Výměník

měď / hliník

Opláštění

ocelový plech s tepelnou izolaci
