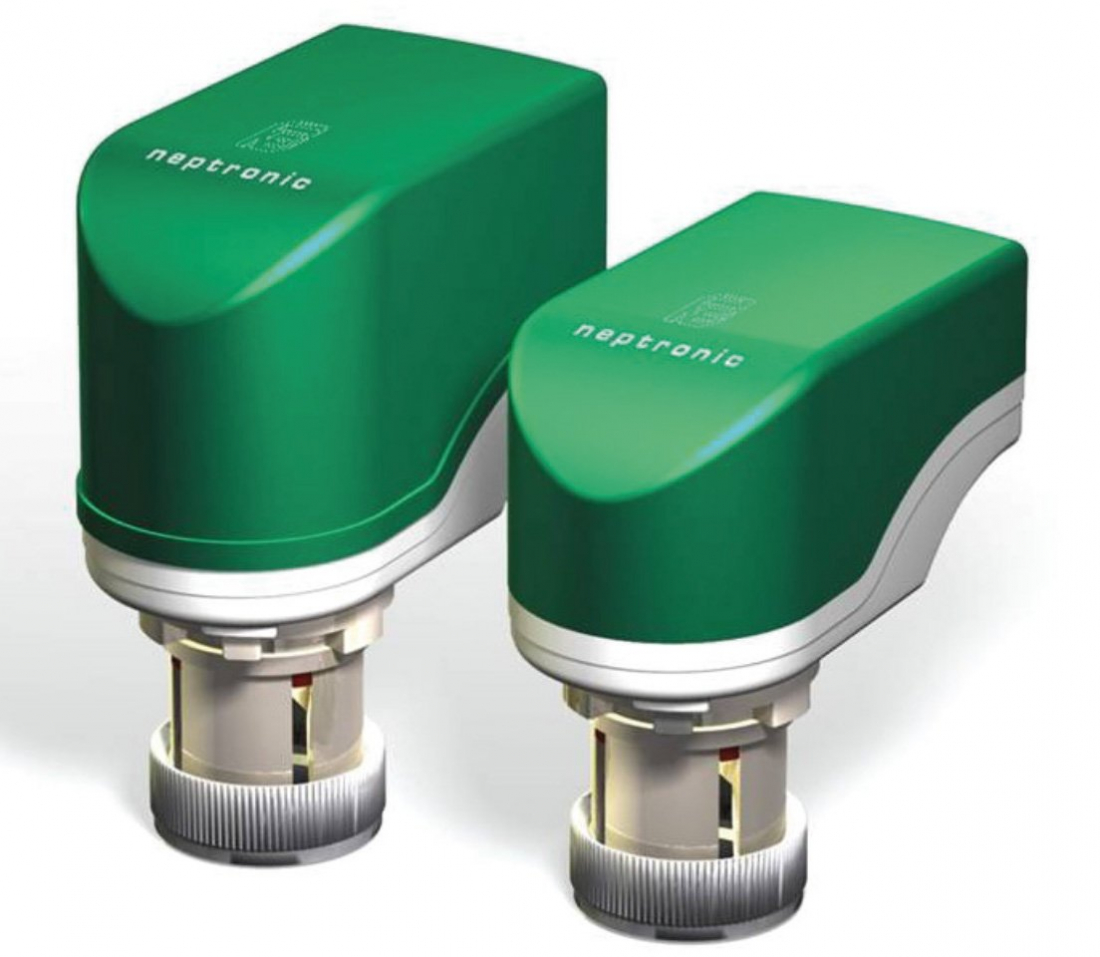

Elektromechanické pohony XT060 a XM060 s havarijnou funkciou

Elektromechanické pohony XT060 a XM060 s havarijnou funkciou

XT060 a XM060  jsou elektromechanické ovládací pohony se silou 200 N s havarijní funkcí pro tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10-32 s pracovním zdvihem 2,5–5,5 mm.

XT060 - elektromechanický ovládací pohon s havarijní funkcí, napájení 24 V, 3-bodová regulace
XM060 - elektromechanický ovládací pohon s havarijní funkcí, napájení 24 V, spojitý řídící signál 0–10 V

Použití:

  • Tlakově nezávislé 2-cestné regulační ventily Optima Compact

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie

Varianty

Varianta produktu sila Obj. číslo Cena bez DPH BIM DWG
Elektromechanický pohon XT060, 24 V, 3(2)-bod 200 N XT060 215,68 €
Elektromechanický pohon XM060, 24 V, 0–10 V 200 N XM060 218,41 €

Popis

XT060 a XM060 jsou elektromechanické ovládací pohony se silou 200 N s havarijní funkcí pro tlakově nezávislé 2-cestné regulační ventily Optima Compact DN 10–32 s pracovním zdvikem 2,5–5,5 mm.

XT060 a XM060 jsou nejmenší z naší nabídky pohonů s havarijní funkcí. Spolu s pohony MVE5xxSR, MVE2xxSR, MVE5xxR, MVE2xxSR tvoří ucelenou řadu pohonů s havarijní funkcí s ovládací silou 200–1500 N.

Funkce:

  • Plynulá regulace výkonu spotřebiče 3-bodovým nebo spojitým řídícím signálem 0–10 V nebo 2–10 V
  • Regulace otevřeno / zavřeno
  • Havarijní funkce s možností volby směru pohybu kuželky při její aktivaci - ideální řešení pro:
    • objektové předávací stanice tepla
    • okruhy vytápění VZT jednotek
    • teplovzdušné jednotky se směšovací komorou a přívodem čerstvého vzduchu
  • Možnost bezpečného uzavření ovládaného ventilu
  • Ruční ovládání
Připojení M30×1,5
Max.pracovní zdvih až 6,5 mm (autokalibrace)
Rychlost přestavení 18,5 s/mm
Krytí IP 54
Pracovní teplota -5–55 °C
Regulace
XT060 24 V 3(2)-bod
XM060 0–10 V, 2–10 V
Havarijní funkce

elektronická
volitelně:

  • havarijní funkce OTEVŘÍT
  • havarijní funkce ZAVŘÍT
Značení typ, napájení, příkon, CE

Použitie

Použití elektromechanických pohonů XT060 a XM060 s havarijní funkcí

Elektromechanické ovládací pohony řady XT060 a XM060 jsou vhodné zejména pro ovládání tlakově nezávislých 2-cestných regulačních ventilů Optima Compact DN 10–32.

XT060 s havarijní funkcí

  • 3-bodové, popř. 2-bodové řízení
  • Přivedením napěťového signálu na červený vodič tlačí pohyblivá část pohonu dřík do ventilu a tím jej zavírá.
  • Přivedením napěťového signálu na bílý vodič umožňuje pohyblivá část pohonu pohyb dříku směrem z ventilu a tím jej otevírá.
  • Logiku zdvihu (směr otevírání / zavírání) lze změnit pomoci DIP přepínače 1.
  • V případě výpadku napájení se aktivuje havarijní funkce, a podle nastavení DIP přepínače 2 ventil zcela otevře nebo zcela uzavře.


XM060 s havarijní funkcí

  • spojité řízení
  • Přivedením řídícího signálu (např. 0–10 V) na bílý vodič pohonu se při zvyšující se úrovni napětí pohyblivá část pohonu začne pohybovat směrem zvoleným DIP přepínačem 1. Lze tedy volit, v jaké krajní poloze bude regulační kuželka ovládaného ventilu při úrovni řídícího signálu 0 V a 10 V - plně otevřená / plně uzavřená.
  • Při odpojení řídícího signálu pohon přestaví kuželku regulačního ventilu do té krajní polohy, která odpovídá minimální úrovni řídícího signálu.
  • Při odpojení napájení (červený vodič) se aktivuje havarijní funkce, a podle nastavení DIP přepínače 4 ventil zcela otevře nebo zcela uzavře.
