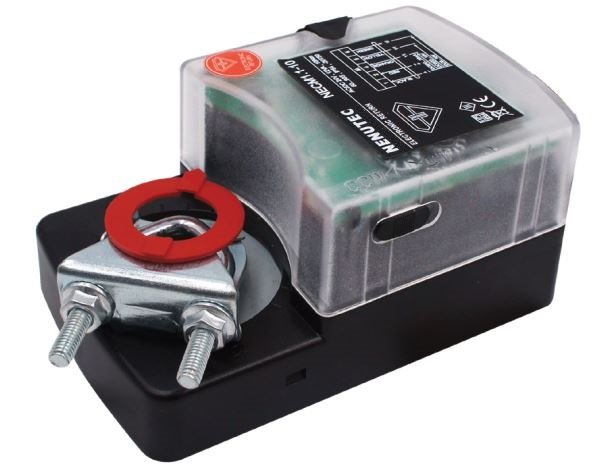

Rotačný pohon s havarijnou funkciou pre VZT klapky 10 Nm

Rotační pohony s havarijní funkcí kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m²

Použití:

Vzduchotechnické klapky s plochou do 2 m²
Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie

Rotačný pohon s havarijnou funkciou pre VZT klapky 10 Nm

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Riadenie	Obj. číslo	Cena bez DPH
Rotační pohon s elektronickou havarijní funkcí NECM 10 Nm, 24 V / spojité řízení 0–10 V	24V 0-10V	NECM 1.1-10	na otázku
Rotační pohon s elektronickou havarijní funkcí NECM 10 Nm, 24 V / spojité řízení 0–10 V, 1SPDT koncový spínač	24V 0-10V	NECM 1.1-10S	na otázku
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 24 V 2-bod	24V 2-bod	NECA 1-10	na otázku
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 24 V 2-bod, 1SPDT koncový spínač	24V 2-bod	NECA 1-10S1	na otázku
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 230 V 2-bod	230V 2-bod	NECA 2-10	na otázku
Rotační pohon s elektronickou havarijní funkcí NECA 10 Nm, 230 V 2-bod, 1SPDT koncový spínač	230V 2bod	NECA 2-10S1	na otázku

Popis

Rotační pohony s elektronickou havarijní funkcí kroutícím momentem 10 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 2 m²*

NECA 1-10 napájení 24 V, řízení 2-bod, elektronická havarijní funkce
NECA 1-10S1 napájení 24 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
NECA 2-10 napájení 230 V, řízení 2-bod, elektronická havarijní funkce
NECA 2-10S1 napájení 230 V, řízení 2-bod, elektronická havarijní funkce, 1 SPDT koncový spínač
NECM 1.1-10 napájení 24 V, řízení 0–10 V, elektronická havarijní funkce
NECM 1.1-10S napájení 24 V, řízení 0–10 V, elektronická havarijní funkce, 1 SPDT koncový spínač

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

Nastavení směru otáčení pohonů NECA /NECM

Směr otáčení i logiku havarijní funkce lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment

10 Nm

Plocha klapky

max. 2 m²*

Směr havarijní funkce

Směr otáčení havarijní funkce (CW / CCW) lze nastavit

Rozměr hřídele

Ø 10...20 mm /  5...14 mm

min. délka hřídele 45 mm

Řízení

NECA 1-10	24 V AC/DC 2/3bod
NECA 2-10	230 V AC 2/3bod
NECM 1.1-10	24 V AC/DC 0–10 V

Zpětný signál

0–10V (pouze NECM)

Krytí

IP 54

Pracovní teplota

-20–50 °C

Příkon

Pracovní	4,0 W
V koncové poloze	0,3 W
Pro dimenzování	7,0 VA

Životnost

100 000 cyklů

Značení

typ, napájení, příkon, CE

*Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Rotačný pohon s havarijnou funkciou pre VZT klapky 10 Nm

Rotačný pohon s havarijnou funkciou pre VZT klapky 10 Nm

Rotačný pohon s havarijnou funkciou pre VZT klapky 10 Nm

Na stiahnutie

Varianty

Popis

Nastavení směru otáčení pohonů NECA /NECM

Použitie

Použití rotačních pohonů NECA (2-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NECA

Použití rotačních pohonů NECM (spojité řízení 0-10V)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NECM
