Regulátor tlakovej diferencie 224

Regulátory tlakové diference 224 jsou přírubové armatury udržující konstantní rozdíl tlakové diference v místě instalace. Jsou k dispozici v PN 16 v dimenzích DN 50–150.

Oblast použití:

Rozvody vytápění a chlazení
Předávací stanice tepla
Okruhy s VZT jednotkami, fancoily, chladicími trámy atp.

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Regulátor tlakovej diferencie 224

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	BIM	DWG
Regulátor tlakové diference 224, PN 16, DN 65, 20–70 kPa	48	224 065 3	1 233,35 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 65, 40–160 kPa	48	224 065 7	1 233,35 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 80, 20–70 kPa	75	224 080 3	1 421,14 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 80, 40–160 kPa	75	224 080 7	1 421,14 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 100, 20–70 kPa	110	224 100 3	1 967,84 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 100, 40–160 kPa	110	224 100 7	1 967,84 €	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 125, 20–70 kPa	170	224 125 3	na otázku	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 125, 40–160 kPa	170	224 125 7	na otázku	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 150, 20–70 kPa	200	224 150 3	na otázku	2018 2019	CAD
Regulátor tlakové diference 224, PN 16, DN 150, 40–160 kPa	200	224 150 7	na otázku	2018 2019	CAD

Popis

Ventily 224 jsou regulátory tlakové diference udržující konstantní hodnotu tlakové diference chráněného okruhu. Tu lze plynule po výběru rozmezí (20–70 kPa nebo 40–160 kPa) přednastavit na konkrétní hodnotu.

Ideální řešení v kombinaci s ručními vyvažovacími ventily 477.

Oblast použití:

Rozvody vytápění a chlazení
Předávací stanice tepla do instalovaného výkonu cca 4 MW
Okruhy s VZT jednotkami, fancoily, chladicími trámy a další s instalovaným výkonem okruhu až 1 MW

Funkce:

Stabilizace tlakové diference chráněného okruhu
Měření tlakové ztráty ventilu
Měření tlakové ztráty okruhu (nutný odběr tlaku v přívodním potrubí)

Rozměry

DN 50–150

Jmenovitý tlak

PN 16

Max. diferenční tlak

DN 65–80	300 kPa
DN 100–150	250 kPa

Max. pracovní teplota

120 °C

Min. pracovní teplota

0 °C

Materiál

Tělo ventilu:	litina EN GJL-250
Kuželka:	PPS
Membrána:	EPDM
O-kroužky:	EPDM
Pružina:	nerezavějící ocel

Značení

Tělo ventilu:

směr průtoku, DN, PN

Použitie

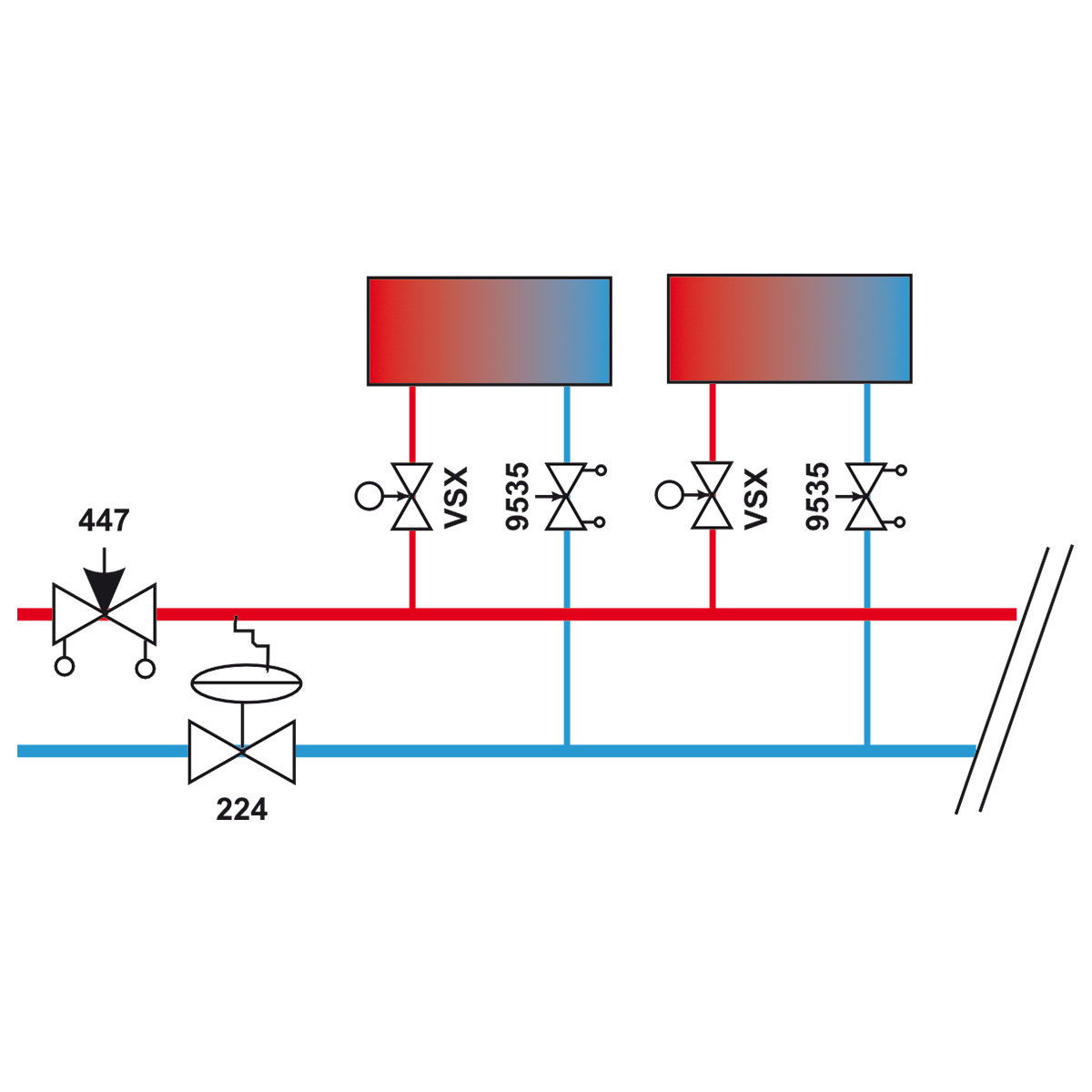

Regulátor tlakové diference 224 použitý pro stabilizaci tlakové diference na vstupech do okruhů se spotřebiči regulovanými pomoci 2-cestných regulačních ventilů

fancoily s 2-cestnými regulačními ventily
chladicí trámy s 2-cestnými regulačními ventily
Teplovzdušné jednotky a dveřní clony s 2-cestnými regulačními ventily

Na místo běžných 2-cestných regulačních ventilů a ručních vyvažovacích ventilů na vstupech do spotřebičů je možné použít kombinovaný ventil D9525. Zapojení potom vypadá následovně, funkce regulátoru tlakové diference 224 je shodná jako v předchozím případě.
