Elektromechanické rotačné pohony 40Nm pre medziprírubové uzatváracie klapky HX 497

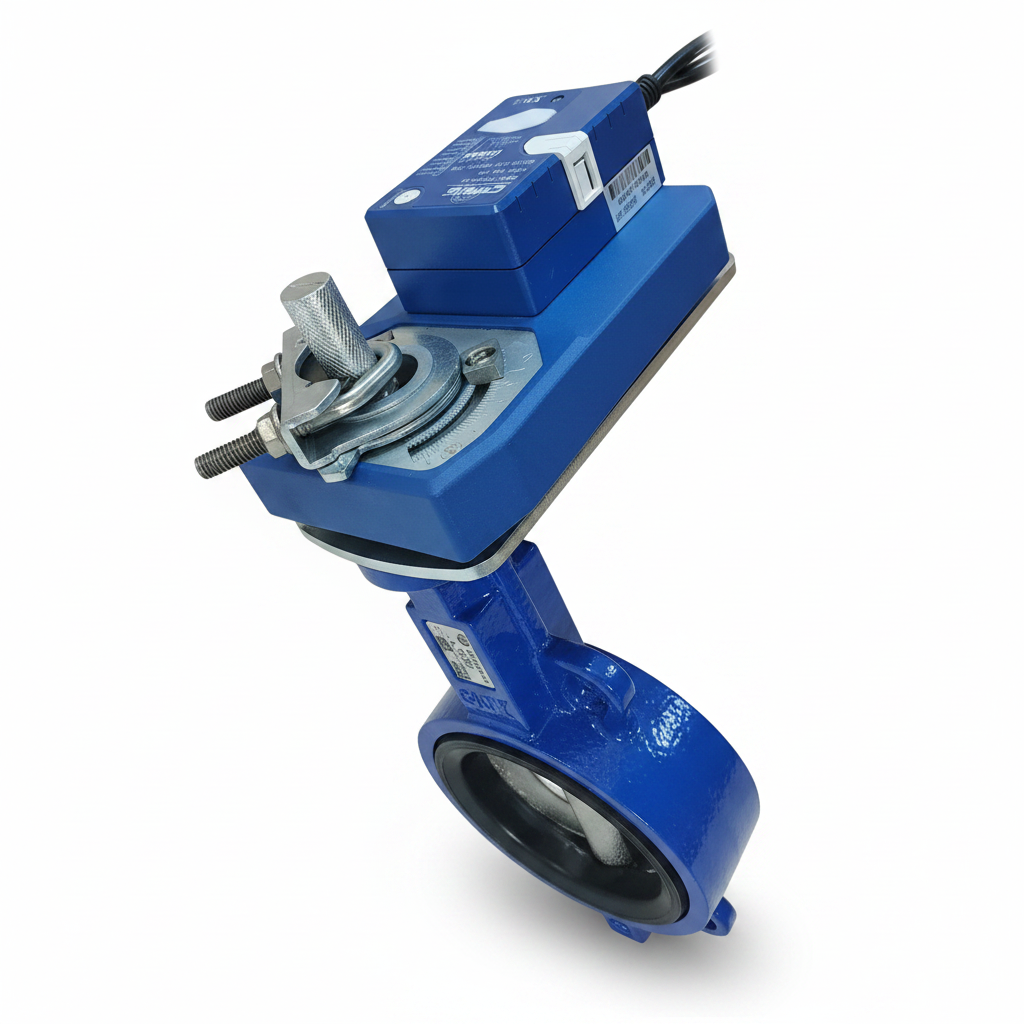

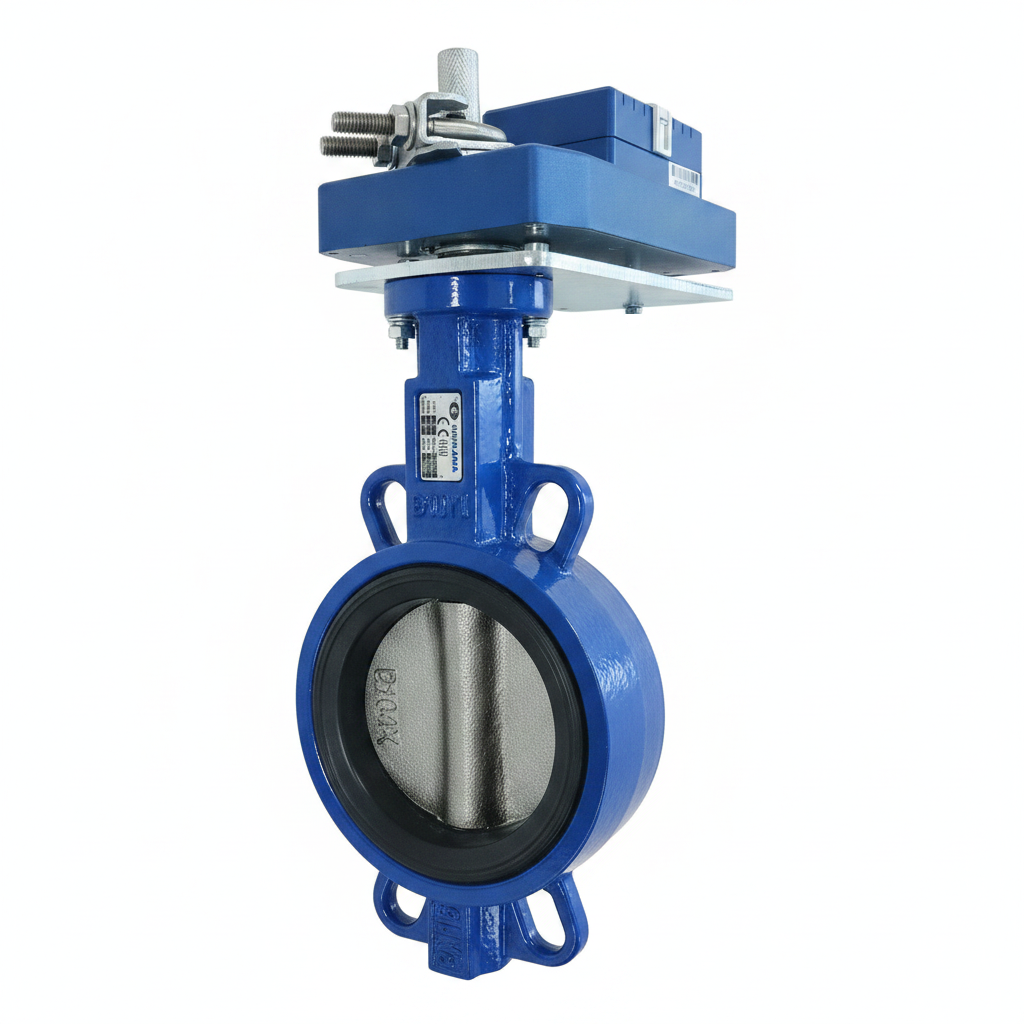

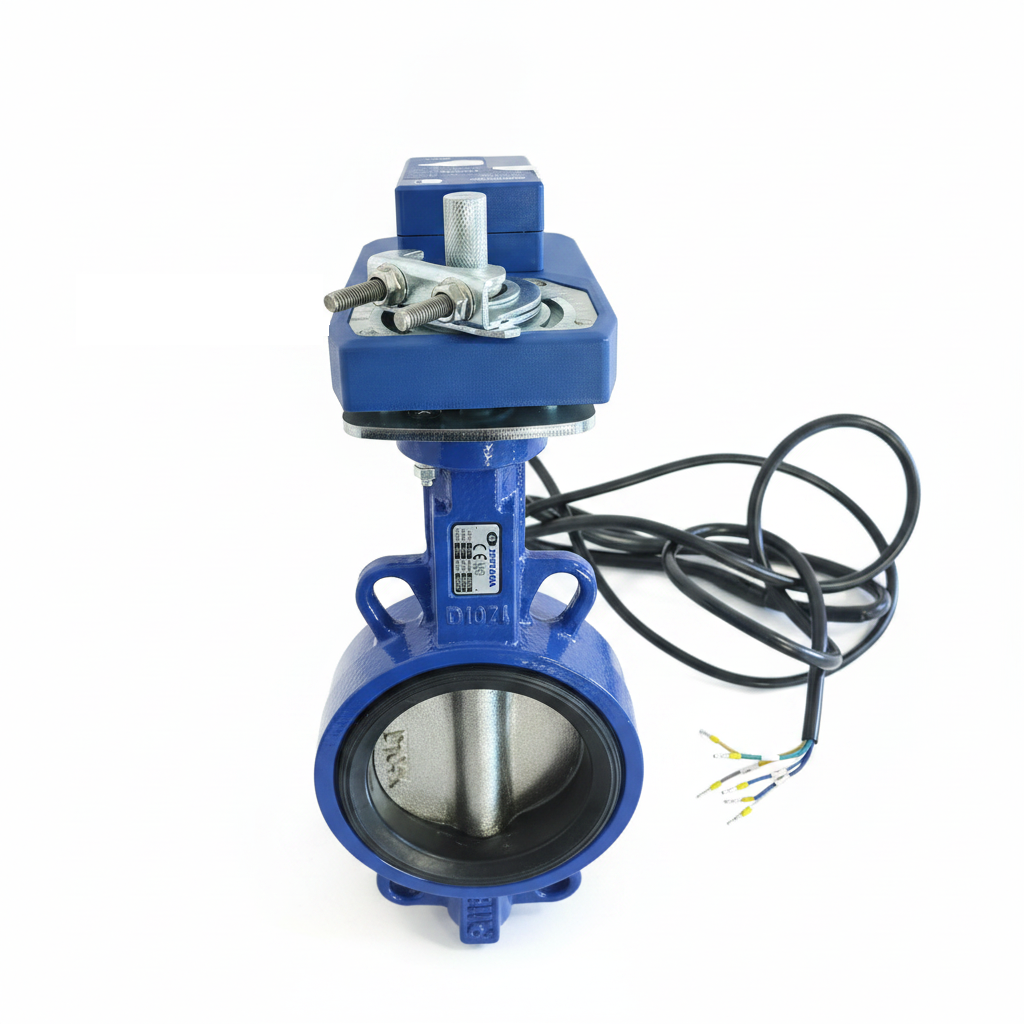

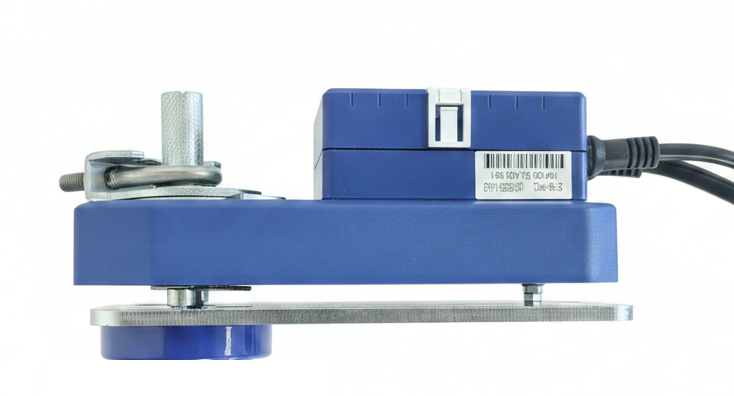

Elektromechanické rotační pohony řady NACA / NACM jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 40–65 (DN 80 na dotaz). Jsou k dispozici s kroutícím momentem 40 Nm. Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Použití:

Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Príslušenstvo Alternatívy

Elektromechanické rotačné pohony 40Nm pre medziprírubové uzatváracie klapky HX 497

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Krútiaci moment	Obj. číslo	Cena bez DPH
Elektromechanický rotační pohon NACA, 230 V, 2/3-bod pro HS 497 DN 40–80	40 Nm	NACA 2-40K	na otázku
Elektromechanický rotační pohon NACA, 230 V, 2/3-bod pro HS 497 DN 40–80 2xkoncový spínač	40 Nm	NACA 2-40SK	313,88 €
Elektromechanický rotační pohon NACA, 24 V, 2/3-bod pro HS 497 DN 40–80	40 Nm	NACA 1-40K	na otázku
Elektromechanický rotační pohon NACA, 24 V, 2/3-bod pro HS 497 DN 40–80 2xkoncový spínač	40 Nm	NACA 1-40SK	304,20 €
Elektromechanický rotační pohon NACM, 230 V, 0-10V pro HS 497 DN 40–80	40 Nm	NACM 2-40K	na otázku
Elektromechanický rotační pohon NACM, 230 V, 0-10V pro HS 497 DN 40–80 2xkoncový spínač	40 Nm	NACM 2-40SK	na otázku
Elektromechanický rotační pohon NACM, 24 V, 0-10V pro HS 497 DN 40–80	40 Nm	NACM 1-40K	na otázku
Elektromechanický rotační pohon NACM, 24 V, 0-10V pro HS 497 DN 40–80 2xkoncový spínač	40 Nm	NACM 1-40SK	342,98 €
Ruční ovládání pro pohony NACA a NACM			17,14 €

Popis

Elektromechanické rotační pohony řady NACA / NACM s kroutícím momentem 40 Nm jsou určeny pro ovládání mezipřírubových uzavíracích klapek HX 497 DN 40–65 (na dotaz a při splnění specifických podmínek až DN 80). Napájení volitelně 24 V nebo 230 V, 2-bodové řízení, 3-bodové řízení nebo ovládání spojitým napěťovým signálem 0–10 V.

Volitelně mohou být pohony řady NACA i NACM vybaveny koncovými spínači a ručním ovládáním.

Součástí dodávky každého pohonu je kompletní montážní sada pro připojení ke klapce dané dimenze.

Použití:

Uzavírací mezipřírubové klapky HX 497 s litinovým diskem
Uzavírací mezipřírubové klapky HX 497 s nerezovým diskem

Funkce:

Ovládání otevřeno / zavřeno, 3-bodové nebo spojité řízení.
Možnost bezpečného uzavření klapky

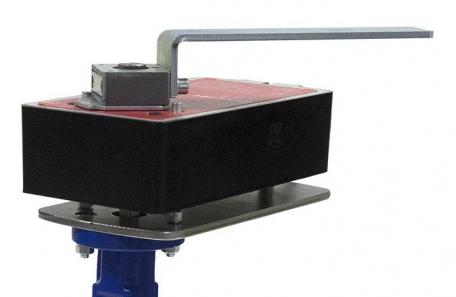

Ruční ovládání (volitelně)

Připojení

Příruba F5

Úhel otevření

0–90°

Doba přestavení

140–240 s dle provedení

Krytí

IP 54

Pracovní teplota

-5–50 °C (bezkondenzační)

Kroutící moment

40 Nm

Regulace

NACA 4-40	230 V 2/3-bod
NACA 4-40S	230 V 2/3-bod 2SPDT
NACA 3-40	24 V 2/3-bod
NACA 3-40S	24V 2/3-bod 2SPDT
NACM 4-40	230V 0-10V
NACM 4-40S	230V 0-10V 2SPDT
NACM 3-40	24V 0-10V
NACM 3-40S	24V 0-10V 2SPDT
