Designové pripojovacie šróbenie s integrovaným TRV 343TA / 344TA / 343TB / 344TB / 343NN / 344NN

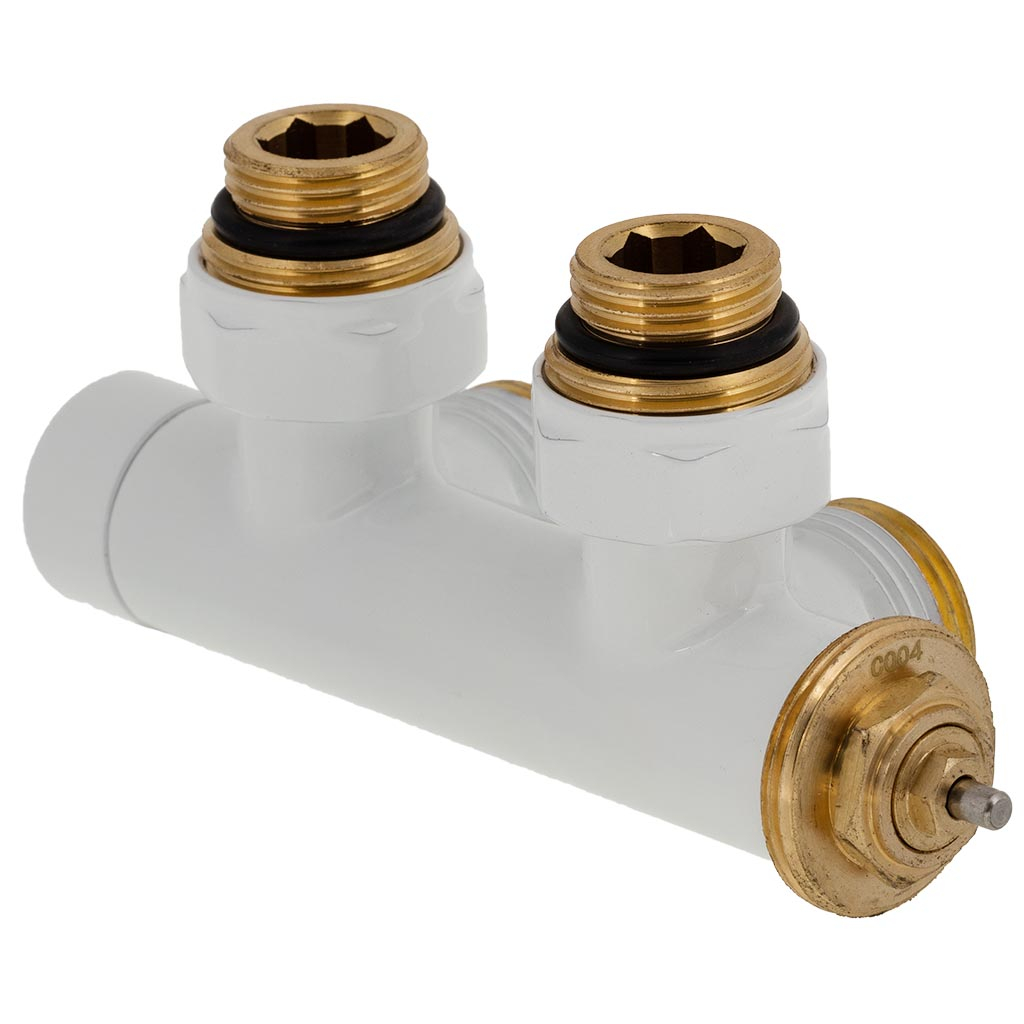

Designové pripojovacie uzatvárateľné radiátorové šróbenie v bielom, čiernom alebo pochrómovanom prevedení s integrovaným termostatickým ventilom pre vykurovacie telesá so spodným pripojením.

Oblasť použitia:

Priestory s vysokým nárokom na design, najmä kúpeľne
Doskové vykurovacie telesá so spodným pripojením s roztečou portov 50 mm
Trúbkové kúpeľňové vakurovacie telesá (tzv. rebríky) so spodným pripojením s roztečou portov 50 mm

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie Príslušenstvo Alternatívy

Designové pripojovacie šróbenie s integrovaným TRV 343TA / 344TA / 343TB / 344TB / 343NN / 344NN

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Kvs	Obj. číslo	Cena bez DPH	DWG
Pochrómované pripojovacie šróbenie s integrovaným TRV 344TA priame DN 20 / EK	1	344TA020	51,27 €	CAD
Pochrómované pripojovacie šróbenie s integrovaným TRV 343TA rohové DN 20 / EK	1	343TA020	51,27 €	CAD
Pochrómované pripojovacie šróbenie s integrovaným TRV 344TA priame DN 15 / EK	1	344TA015	54,16 €	CAD
Pochrómované pripojovacie šróbenie s integrovaným TRV 343TA rohové DN 15 / EK	1	343TA015	54,16 €	CAD
Biele pripojovacie šróbenie s integrovaným TRV 344TB priame DN 20 / EK	1	344TB020	54,94 €	CAD
Biele pripojovacie šróbenie s integrovaným TRV 343TB rohové DN 20 / EK	1	343TB020	54,94 €	CAD
Biele pripojovacie šróbenie s integrovaným TRV 344TB priame DN 15 / EK	1	344TB015	57,43 €	CAD
Biele pripojovacie šróbenie s integrovaným TRV 343TB rohové DN 15 / EK	1	343TB015	57,43 €	CAD
Čierne pripojovacie šróbenie s integrovaným TRV 344NN priame DN 20 / EK	1	344NN020	56,41 €	CAD
Čierne pripojovacie šróbenie s integrovaným TRV 343NN rohové DN 20 / EK	1	343NN020	56,41 €	CAD
Čierne pripojovacie šróbenie s integrovaným TRV 344NN priame DN 15 / EK	1	344NN015	58,94 €	CAD
Čierne pripojovacie šróbenie s integrovaným TRV 343NN rohové DN 15 / EK	1	343NN015	58,94 €	CAD

Popis

Designové pripojovacie uzatvárateľné radiátorové šróbenie 343TA/TB/NN a 344TA/TB/NN s integrovaným termostatickým ventilom sú pripojovacie a regulačné garnitúry pre vykurovacie telesá so spodným pripojením a s roztečou portov 50 mm. Vďaka veľmi kvalitnej povrchovej úprave sú vhodné do priestorov s vysokými nárokmi na design, najmä do kúpeľní.

Oblasť použitia:

Doskové vykurovacie telesá so spodným pripojením s roztečou portov 50 mm
Trúbkové kúpeľňové vakurovacie telesá (tzv. rebríky) so spodným pripojením s roztečou portov 50 mm

Funkcie:

Pripojenie vykurovacieho telesa k rozvodu
Regulácia výkonu vykurovacieho telesa zmenou prietoku
Nastavenie maximálneho prietoku vykurovacím telesom - nastavenie max. pracovnej Kv hodnoty
Uzatváranie

Rozmery

DN 15–20

Menovitý tlak

PN 10

Max. pracovný diferenčný tlak

25 kPa

Max. uzatvárací diferenčný tlak

100 kPa

Max. pracovná teplota

100 °C

Min. pracovná teplota

0 °C

Materiál

Telo šróbenia:	mosadz CW617N
Tesnenie:	PTFE / NBR
Krytka:	plast

Použitie

Nejbežnejšie použitie v rozvodoch vykurovania s týmito spotrebičmi:

Doskové vykurovacie telesá
Trúbkové kúpeľňové vakurovacie telesá - rebríky

Obvyklý spôsob použitia

Designové pripojovacie uzatvárateľné radiátorové šróbenie 343TA/TB/NN a 344TA/TB/NN s integrovaným termostatickým ventilom slúži pre pripojenie doskových alebo trúbkových vykurovacích telies so spodným pripojením k rozvodu vykurovania.

Kvalitná povrchová úprava v bielej farbe alebo v pochrómovanom prevedení umožňujú použitie v priestoroch s vysokými nárokmi na design ako napr. v kúpeľniach.

Integrovaný termostatický ventil umožňuje reguláciu výkonu vykurovacieho telesa zmenou prietoku vykurovacej vody telesom, a regulačné šróbenie umožňuje nastavenie max. pracovnej Kv hodnoty.

Na strane rozvodu je šróbenie zakončené závitom ¾” Eurokonus, a je ho tak možné na hlavný rozvod pripojiť pomocou svorných spojok.

Užitočnou funkciou je možnosť uzavretia pri prípadnej výmene vykurovacieho telesa bez nutnosti vypúšťania hlavného rozvodu.
