Rotačný pohon pre VZT klapky 2 Nm

Rotační pohony s kroutícím momentem 2 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 0,4 m²

Použití:

Vzduchotechnické klapky s plochou do 0,4 m²
Směšovací komory teplovzdušných vytápěcích jednotek s přívodem čerstvého vzduchu

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie

Rotačný pohon pre VZT klapky 2 Nm

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu	Riadenie	Obj. číslo	Cena bez DPH
Rotační pohon NACM 2 Nm, 24 V / spojité řízení 0–10 V	24V 0-10V	NACM 1.2-02	na otázku
Rotační pohon NACA 2 Nm, 24 V 2-bod / 3-bod	24V 2/3-bod	NACA 1-02	na otázku
Rotační pohon NACA 2 Nm, 24 V 2-bod / 3-bod, 1SPDT koncový spínač	24V 2/3-bod	NACA 1-02S1	na otázku
Rotační pohon NACA 2 Nm, 230 V 2-bod / 3-bod	230V 2/3-bod	NACA 2-02	na otázku
Rotační pohon NACA 2 Nm, 230 V 2-bod / 3-bod, 1SPDT koncový spínač	230V 2/3-bod	NACA 2-02S1	na otázku

Popis

Rotační pohony s kroutícím momentem 2 Nm pro VZT klapky s pracovním úhlem do 90° a plochou do 0,4 m²*

NACA 1-02 napájení 24 V, řízení 2-bod nebo 3-bod
NACA 1-02S1 napájení 24 V, řízení 2-bod nebo 3-bod, 1 SPDT koncový spínač
NACA 2-02 napájení 230 V, řízení 2-bod nebo 3-bod
NACA 2-02S1 napájení 230 V, řízení 2-bod nebo 3-bod, 1 SPDT koncový spínač
NACM 1.2-02 napájení 24 V, řízení 0–10 V

* Pro dimenzování je směrodatný kroutící moment, maximální plocha klapky se může lišit v závislosti na konstrukci klapky a místních podmínkách (proudění vzduchu, tlaková ztráta atp.).

Nastavení směru otáčení pohonů NACA /NACM

Směr otáčení lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment

2 Nm

Plocha klapky

max. 0,4 m²*

Rozměr hřídele

Ø 6...15 mm /  5...10,5 mm

min. délka hřídele 40 mm

Řízení

NACA 1-02	24 V AC/DC 2/3bod
NACA 2-02	230 V AC 2/3bod
NACM 1.2-02	24 V AC/DC 0–10 V

Zpětný signál

0–10V (pouze NACM 1.2-02)

Krytí

IP 54

Pracovní teplota

-20–50 °C

Příkon

Pracovní	2,0 W
V koncové poloze	0,3 W
Pro dimenzování	3,0 VA

Životnost

100 000 cyklů

Značení

typ, napájení, příkon, CE

*Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Rotačný pohon pre VZT klapky 2 Nm

Rotačný pohon pre VZT klapky 2 Nm

Rotačný pohon pre VZT klapky 2 Nm

Na stiahnutie

Varianty

Popis

Nastavení směru otáčení pohonů NACA /NACM

Použitie

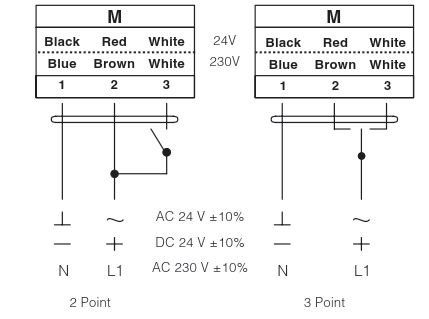

Použití rotačních pohonů NACA (2-bod, 3-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NACA

Použití rotačních pohonů NACM (spojité řízení 0-10V)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NACM
