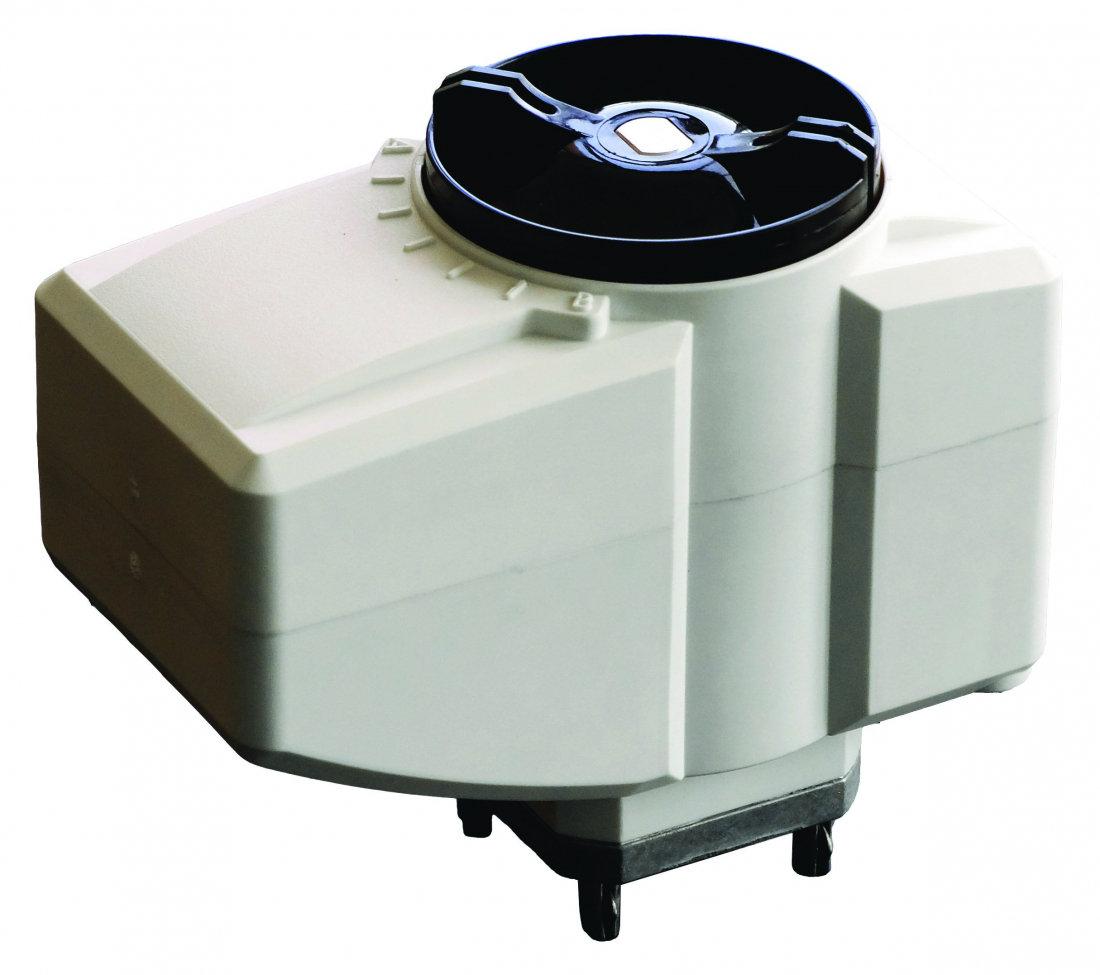

Rotačné pohony pre 2-cestné a 3-cestné guľové kohúty

Rotačné pohony pre 2-cestné a 3-cestné guľové kohúty

Rotační pohony s kroutícím momentem 5Nm pro 2-cestné a 3-cestné regulační kulové kohouty

Použití:

  • 2-cestné regulační kulové kohouty
  • 3-cestné regulační kulové kohouty

viac o produkte

Dopyt po produkte

Neváhajte nás osloviť - radi pre vás pripravíme kalkuláciu celého projektu.

Na stiahnutie Varianty Popis Použitie
Rotačné pohony pre 2-cestné a 3-cestné guľové kohúty

Rotačné pohony pre 2-cestné a 3-cestné guľové kohúty

Dopyt po produkte

Na stiahnutie

Varianty

Varianta produktu Riadenie Obj. číslo Cena bez DPH BIM DWG
Rotační pohon pro kulové kohouty NABA 5 Nm 230V 2bod / 3-bod NABA 2-05 F4 95 €
Rotační pohon pro kulové kohouty NABA 5 Nm, koncový spínač 230V 2bod / 3-bod NABA 2-05S1 F4 108,07 €
Rotační pohon pro kulové kohouty NABM 5 Nm 230V 0-10V NABM 2.2-10S1 F4 146,53 €
Rotační pohon pro kulové kohouty NABA 5 Nm 24V 2bod / 3-bod NABA 1-05 F4 95 €
Rotační pohon pro kulové kohouty NABA 5 Nm, koncový spínač 24V 2bod / 3-bod NABA 1-05S1 F4 108,07 €
Rotační pohon pro kulové kohouty NABM 5 Nm 24V 0-10V NABM 1.2-05 F4 119,55 €

Popis

Rotační pohony s kroutícím momentem 5Nm pro 2-cestné a 3-cestné regulační kulové kohouty

  • NABA 1-05 napájení 24V, řízení 2bod nebo 3bod
  • NABA 1-05S1 napájení 24V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
  • NABA 2-05 napájení 230V, řízení 2bod nebo 3bod
  • NABA 2-05S1 napájení 230V, řízení 2bod nebo 3bod, 1 SPDT koncový spínač
  • NABM 1.2-05 napájení 24V, řízení 0-10V
  • NABM 2.2-10S1 napájení 230V, řízení 0-10V



Nastavení směru otáčení pohonů NABA /NABM

Směr otáčení lze měnit přepínačem na boku pohonu

CW - otáčení po směru hodinových ručiček

CCW - otáčení proti směru hodinových ručiček

Kroutící moment 5Nm
Rozměr hřídele
Ø 6...15 mm /  5...10.5 mm
min. délka hřídele 40mm
Řízení
NABA 1-05 24VAC/DC 2/3bod
NABA 2-05 230VAC 2/3bod
NABM 1.2-05 24VAC/DC 0-10V
Zpětný signál 0-10V (pouze NABM 1.2-05)
Krytí IP 54
Pracovní teplota -20–50 °C
Příkon
Pracovní 2,0W
V koncové poloze 0,3W
Pro dimenzování 3,0VA
Životnost 100 000 cyklů
Značení typ, napájení, příkon, CE
  *Bez vlivu proudění vzduchu, rozdílu tlaků atp.

Použitie

Použití rotačních pohonů NABA (2-bod, 3-bod)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NABA

Použití rotačních pohonů NABM (spojité řízení 0-10V)

Elektrické zapojení 1ks rotačního pohonu

Paralelně lze zapojit až 5ks rotačních pohonů NABM
